CS10-6控制器客户收到货后如何接线，我们看一下控制器的背面

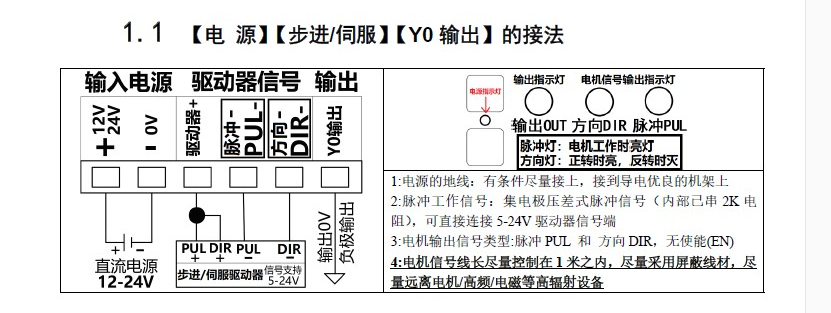

     这个背面有3组端子，最下面的一排从左往右第一个端子接开关电源24V正，第二个接开关电源的24V负这个是给控制器供电的，第三个是接驱动器的供阳级，这个分出2根线接脉冲正和方向正（CP+DP+）,第四个端口我们接脉冲负，第五个端口我们接方向付，第六个端子是输出Y0信号0V，这个就是****下的接线。

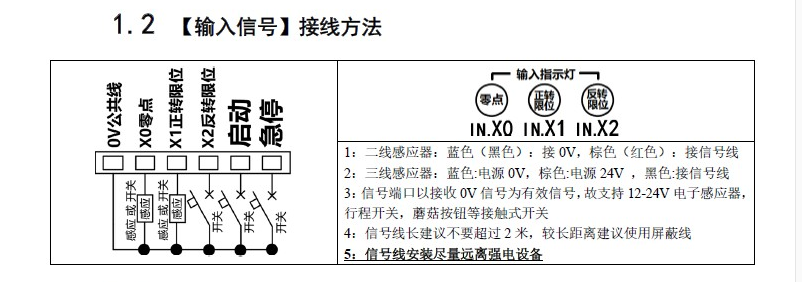

    中间这排端子是外接开关按钮的有回零功能，正传限位，反转限位，启动按钮，急停按钮，都是2根线与0V公共端导通有信号。

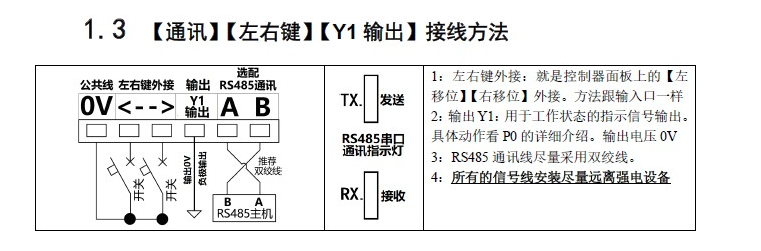

    最上面的是外接的手动正传和反转还有Y1输出0V还有带485通讯功能的通讯接口，默认控制器不带485功能，也是2根线和公共端导通有效。
