各种系列的都可以使用电位器来控制频率输出，电位器接线0~10v电压。
首先外部电位器后面有3个端子，分别是1、2、3。

将电位器的3号端子连接在变频器+10V的位置，将电位器的2号端子连接在变频器AVI的位置，将电位器的1号端子连接在变频器ACM的位置。具体接线方法

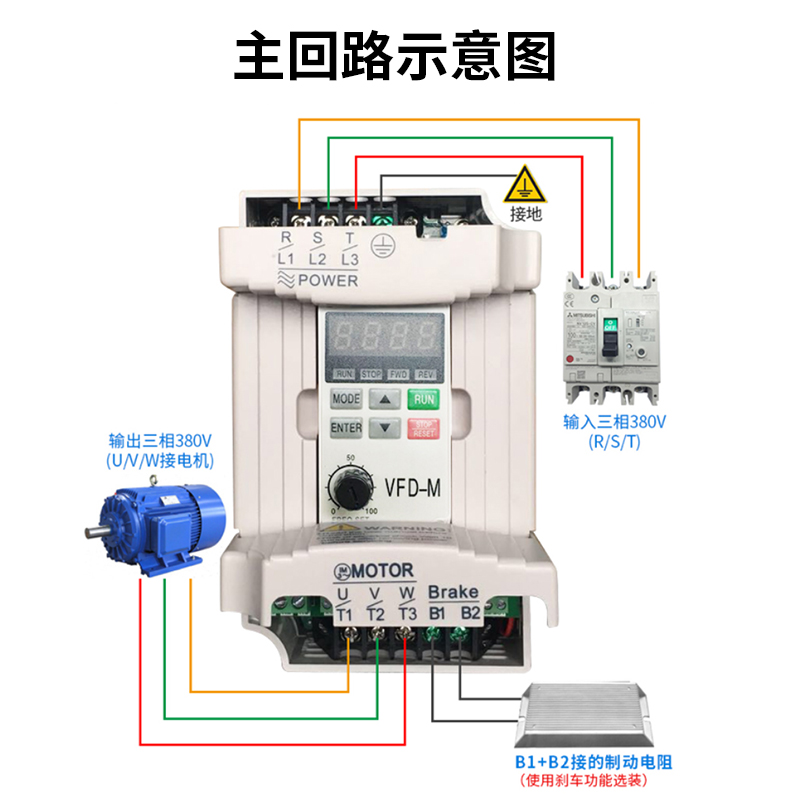

接线端子原理
其中，+10V 是速度设定用电源，是模拟信号的频率设定电源，+10Vdc 3mA(可调电阻3~5kΩ)，AVI是模拟电压频率指示，电压范围是0 ~ 10VDC，对应到0~****输出频率，ACM是模拟信号公共端，是模拟信号的共同端子。

控制端子位置示意

连接好之后，开始设置参数，首先设置频率来源，02.00是频率输入来源设定
02.00参数说明
我们现在是用外部电位器，应该选择1，也就是主频率输入由模拟信号0-10V，先进入02.00，然后通过上下箭头，选择1，再按确定键保存，确定好之后，然后返回主界面。

然后设置运转指令来源，02.01是运转指令来源设定
02.01参数说明
我们是在变频器的面板上启动，应该选择0，也就是数字操作器控制，先进入02.01，然后通过上下箭头，选择0，再按确定键保存，确定好之后，然后返回主界面。

流程总结：
1、将外接电位器的两端分别接变频器的+10V和ACM，将电位器的滑动端接电压输入端AVI。
2、变频器与外接电位器之间的连接线要选用屏蔽线，且要三线均屏蔽的，如果变频器与外接电位器之间距离超过2米，就要考虑屏蔽线的质量，线径不能小。
3、如果变频器与外接电位器之间距离超过10米，那么在保证屏蔽线的质量和线径下，还需要再套铁管。在保证屏蔽线的质量和线径下套铁管，距离可以超过200米，原则是变频器端，线路压降可以忽略，若压降过大，可以用单芯铜线屏蔽代替屏蔽线。
4、变频器的控制如果采用闭环自动控制，必须将工艺参数，如生产过程中的流量、液面、压力、温度等通过变送器、调节器转换为4～20mA的信号，送至变频器的信号输入端，才能达到变频控制的目的。频率的设定可以通过外接频率设定电位器的方法来实现。
