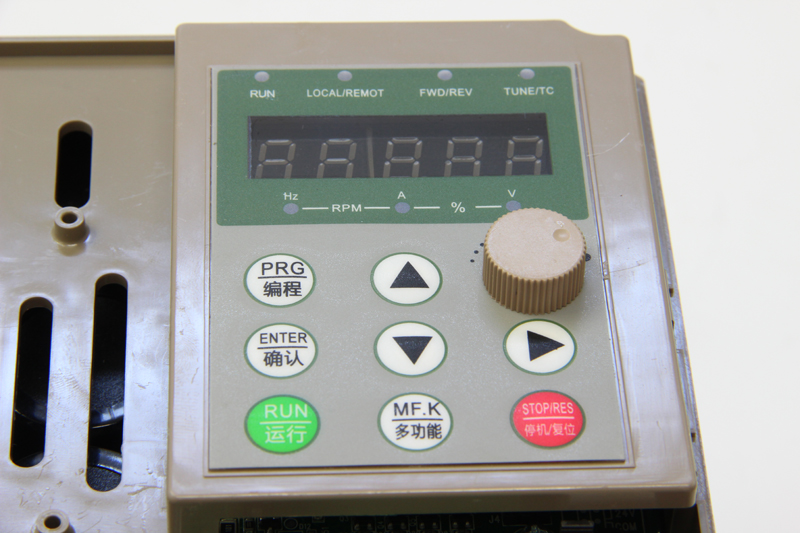

有一台变频器，操作面板能够正常控制，调节频率也能从0到50HZ变化，而用外接电位器，频率调到20HZ就调不上去，是什么原因？
原因分析
面板调节频率可以，外部给定的不行，说明变频器本身是没有问题的，这就要检查变频器外部电位器给你周边元件或线路是否有问题。
先要保证电位器是好的，再保证接线到变频器端子正确，余下的就是变频器频率设置问题。

一、电位器的阻值的选择，要对应说明书上的要求
变频器外接电位器阻值的选择，变频器模拟量给定信号一般为：0~10V，4~20ma，所以选择电位器给定值时，要考虑以下两种情况：
1、电压信号0~10V
当外部电源电压是10V时，如果选择10K阻值的电位器，工作电流就是1mA，根据现场经，只要模拟信号小于1mA，抗干扰能力就可以了。所以电位器的阻值只要小于或者等于10K，就可以。
如果变频器的输出电压是0——10V，应该选择10K的电位器，如果变频器的输出电压是0——5V，应该选择4.7K的电位器，如果电流太大，会造成无端的功率损耗。
2、电流信号4~20ma
当外部输入信号为4~20ma时，在电路中串联一个500欧姆的电阻，在10V电源下，20ma对应的阻值为500。
二、接线
要检查电位器引脚的接线是否正确，在调试电位器的时候，测量一下看电位器引脚电压是否发生变化。

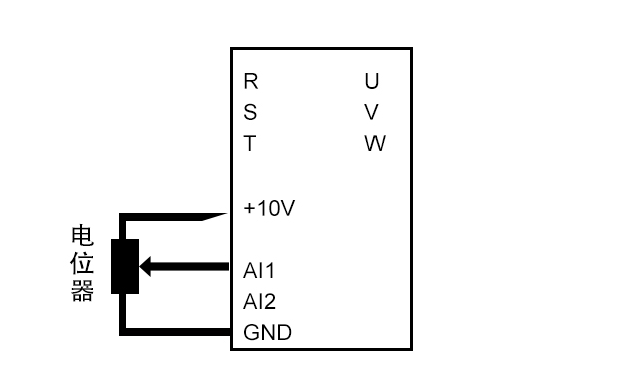

电位器两边的固定端子直接连接在变频器端子上的10V电源与地信号，电位器中间的滑动可调端子，接到变频器的模拟量输出信号，然后调节电位器的阻值，看看输出的电压是否有变化。

三、检查变频器的****频率设置与上限频率设置
四、变频器的频率信号来源参数，要由面板控制频率改为外接引脚控制频率，参数是设置采用面板还是电位器或电压，电流或上位机给定，设定的参数值是不一样的。
五、检查电位器至变频器之间的线路，有可能是电源线或屏蔽线破损，造成线路漏电或短路。
电位器的使用有其局限性，由于电位器输入的是0～10V的电压信号，而电压信号随着传输距离的延长受到的干扰增大。如果安装现场与变频器距离较远，则无法保证信号传输的准确性，要在这种情况下，尽量缩短之间的距离，太长的距离，电位器的阻值就要小一点了。
很多时候都是外部的问题造成变频器工作不正常，而我们却总是容易怀疑是变频器本身的问题。
