安装前产品检查 ：

本产品在出厂前均做过完整功能测试，为防止产品运送过程中因疏忽导致产 品不正常，拆封后请详细检查下列事项：

z 检查伺服驱动器与伺服电机型号是否与订购的机型相同。

z 检查伺服驱动器与伺服电机外观有无损坏及刮伤现象。运送中造成损伤时， 请勿接线送电。

z 检查伺服驱动器与伺服电机有无零组件松脱之现象。是否有松脱的螺丝，是 否螺丝未锁紧或脱落。

z 检查伺服电机转子轴是否能以手平顺旋转。带制动器的电机无法直接旋转。 如果上述各项有发生故障或不正常的现象，请立即与我们联系

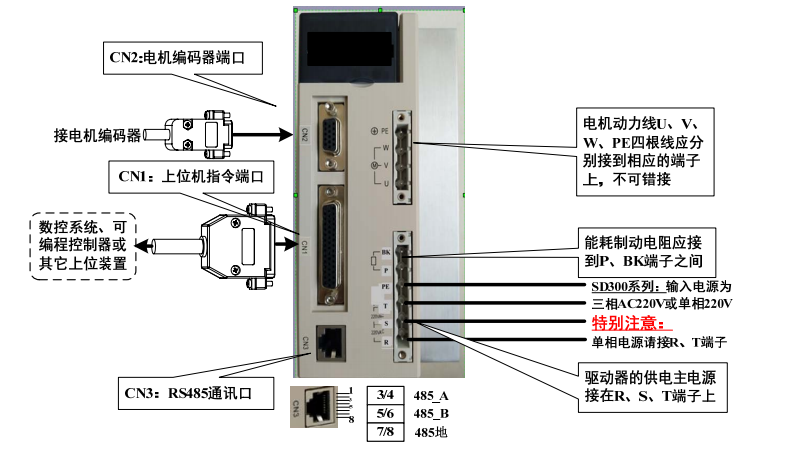

产品前面板示意：

安装环境条件：

伺服驱动器安装的环境对驱动器正常功能的发挥及其使用寿命有直接的影 响，因此驱动器的安装环境必须符合下列条件：

z 工作环境温度：0℃～40℃；工作环境湿度：40%～80%以下(无结露)。

z 贮存环境温度：-40℃～50℃；贮存环境湿度：93%以下(无结露)。

z 振动：0.5G 以下。

z 防止雨水滴淋或潮湿环境。

z 避免直接日晒。

z 防止油雾、盐分侵蚀。

z 防止腐蚀性液体、瓦斯侵蚀。

z 防止粉尘、棉絮及金属细屑侵入。

z 远离放射性物质及可燃物。

z 数台驱动器安装于控制柜中时，请注意摆放位置需保留足够的空间，有利于 空气流动帮助散热。请外加配置散热风扇，使伺服驱动器周围温度降低。长 期安全工作温度在 40℃以下。

z 附近有振动源时(例如冲床)，若无法避免请使用振动吸收器或加装防振橡胶 垫片。

z 附近有干扰设备时，对伺服驱动器的电源线和控制线有干扰，可能使驱动器 产生误动作。可以加入噪声滤波器以及其它各种抗干扰措施，保证驱动器的 正常工作。但噪声滤波器会增加漏电流，因此需在驱动器的电源输入端装上 隔离变压器。

安装方法：

z 伺服驱动器的正常安装方向是垂直直立方向，顶部朝上以利散热。

z 安装时，上紧伺服驱动器后部的 M5 固定螺丝。

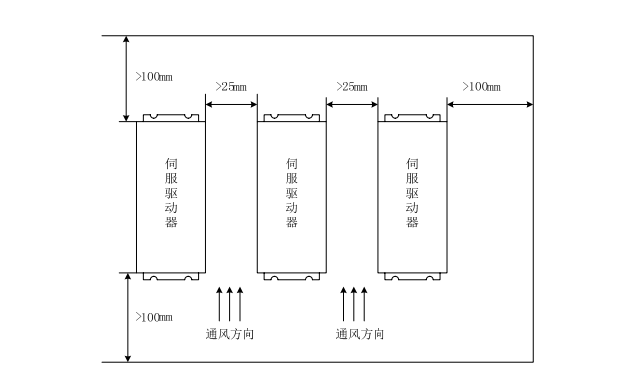

z 伺服驱动器之间以及与其它设备间的安装间隔距离参考下页图中所示，为了 保证驱动器的使用性能和寿命，请尽可能地留有充分的安装间隔。

z 电气控制柜内必须安装散热风扇，保证有垂直方向的风对伺服驱动器的散热 器散热。

z 安装电气控制柜时，防止粉尘或铁屑进入伺服驱动器内部。
