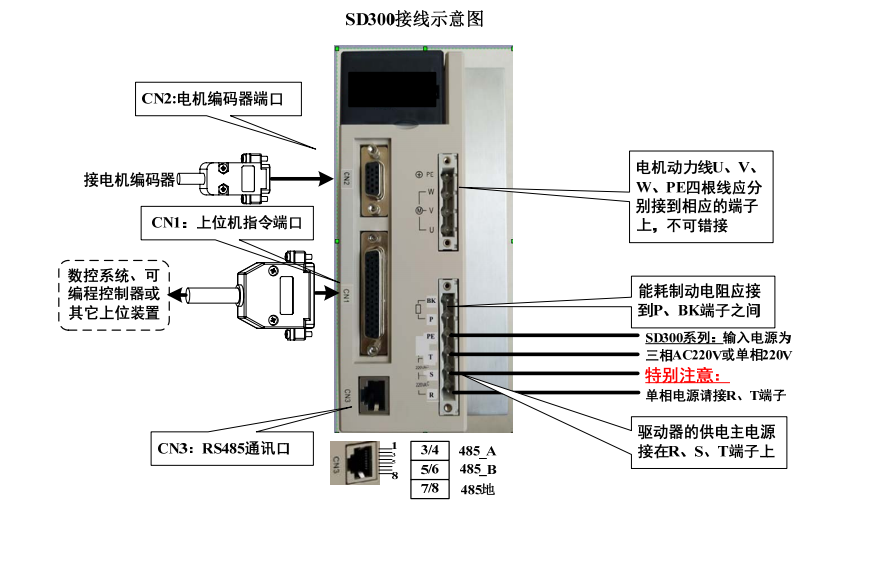

面板端子定义：

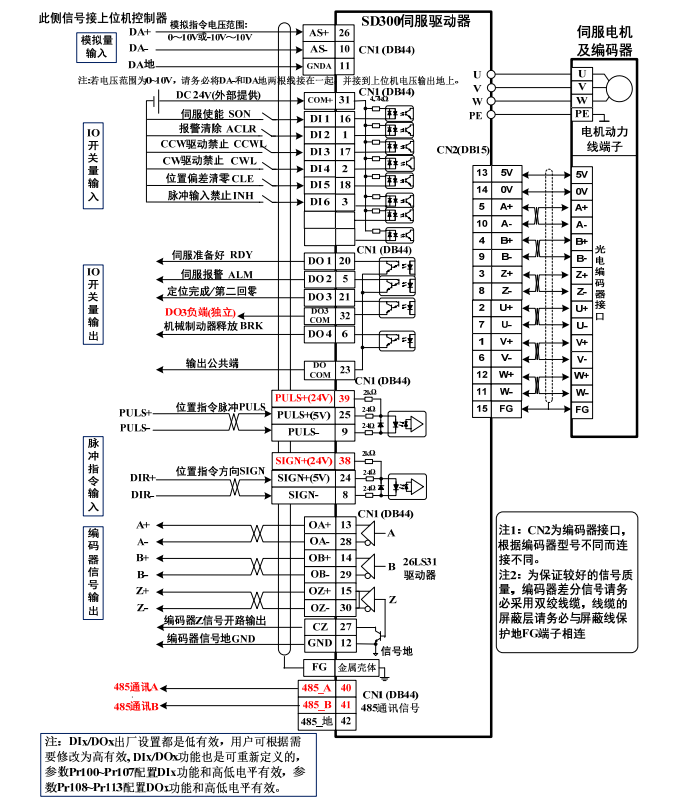

控制端口CN1和编码器端口CN2定义图：

特别注意： 如果脉冲指令信号是 24V 电源，则 PULS+必须接到 CN1 的 39 脚、SIGN+必须 接到 CN1 的 38 脚，

否则有可能损坏脉冲指令端口； 如果脉冲指令信号是 5V 电源，则 PULS+必须接到 CN1 的 25 脚、SIGN+必须 接到 CN1 的 24 脚，否则有可能脉冲接收不正常。

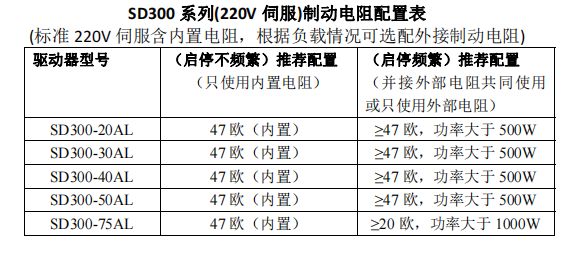

本产品含内置制动电阻可应对日常使用，如电机启停比较频繁则需外接制动电阻
