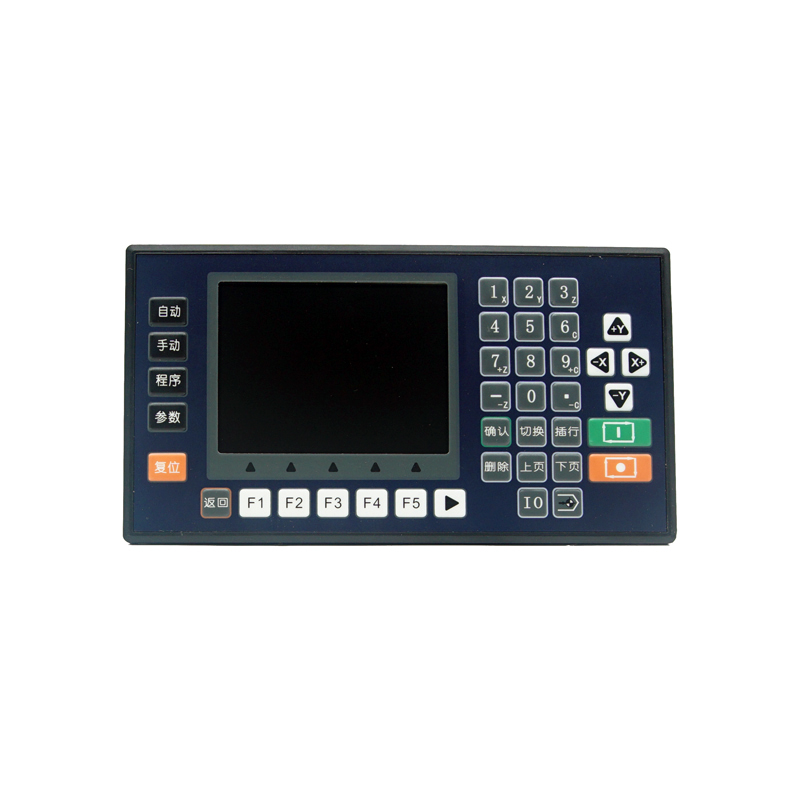

CM40L系列是基于新 CM35L系列升级软硬件推出的新产品，3.5 寸彩屏显示，支持 485通信，中英文切换，编码器输入，上位机下载， 系统具有高可靠性，高精度，噪音小，操作简单等特点。

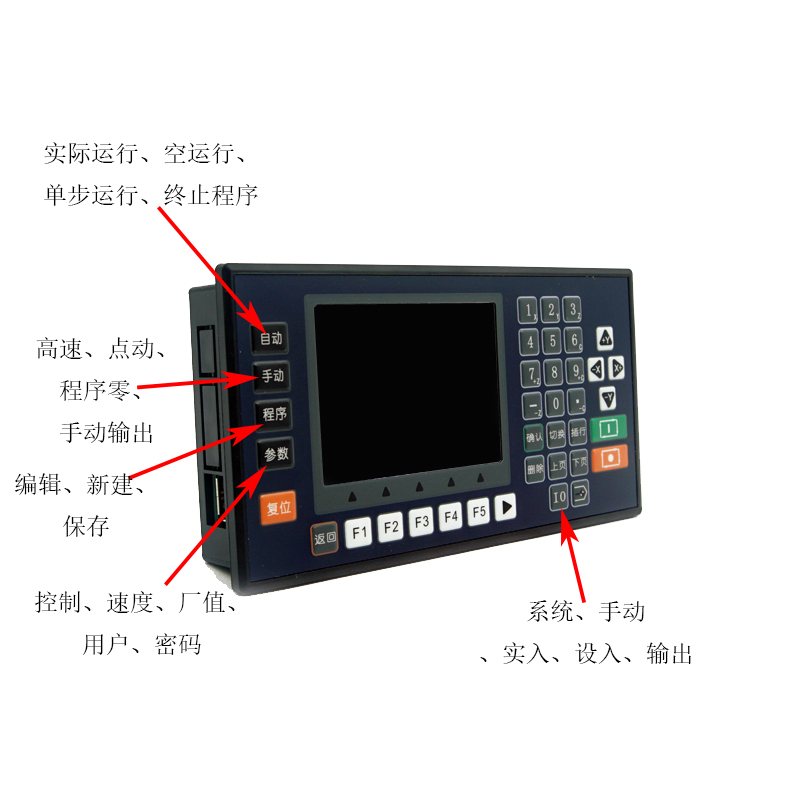

主要功能 自动：实际运行、空运行、单步运行、终止程序 手动：高速、点动、程序零、手动输出 程序：编辑、新建、保存 参数：控制、速度、厂值、用户、密码 IO：系统、手动、实入、设入、输出 外部手动：外接大按钮控制电机正反转，启动、暂停、报警、 急停等 指令：23 条指令，包括 PLC 可用的 6 条指令 USB：可用 USB 线对系统进行供电，方便开机画面及程序的传 输 隔离 IO 口：带有与系统隔离的输入输出口，输出口能力**** 可到 1A

系统资源 控制系统主要由以下几部分组成

  ·3.5 寸彩色液晶屏，分辨率 320*240

·触点按键阵列（38 键）

·专用运动控制芯片，4 轴差分脉冲输出（信号输出为：方 向 + 方向 - 脉冲 + 脉冲 -）

·输入 /输出（16路光电隔离 24V输入，8路光电隔离 24V输出， 单通道额定 500mA）

·485 接口，可与 PLC 混合编程

·24V 双电源隔离供电，分为系统供电与 IO 供电

·编码器接口，可做专机

·USB 接口，系统供电，上位机软件或图片下载使用

·****程序行 480 行

·可与外部 IO 扩展板相连

技术指标 最小数据单位： 0.001mm  ****数据尺寸：±99999.999mm 快速运动限速：9000mm/min（当脉冲当量为 0.001mm 时） ****加工速度限速：9000mm/min（当脉冲当量为 0.001mm 时） ****脉冲输出频率：150KHz 控制轴数：1—4 轴（X，Y , Z, C） 联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补 电子齿轮：分子：1—99999，分母：1—99999 系统主要功能：自动、手动、程序、参数、IO 等

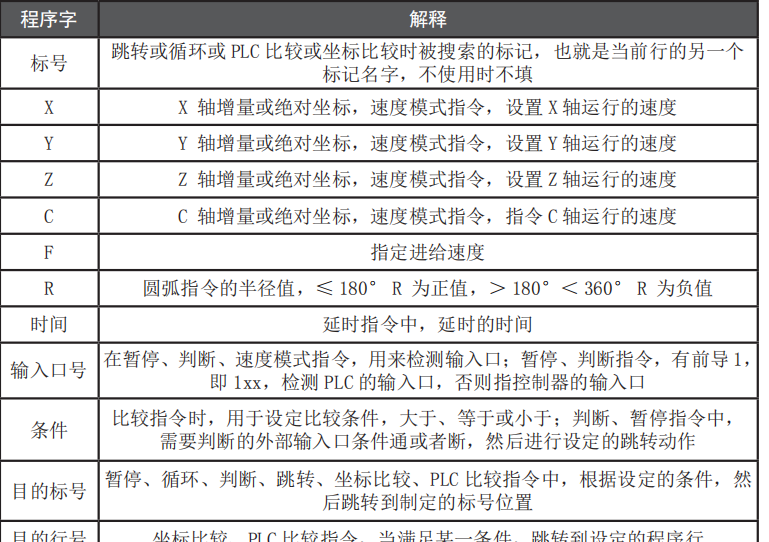

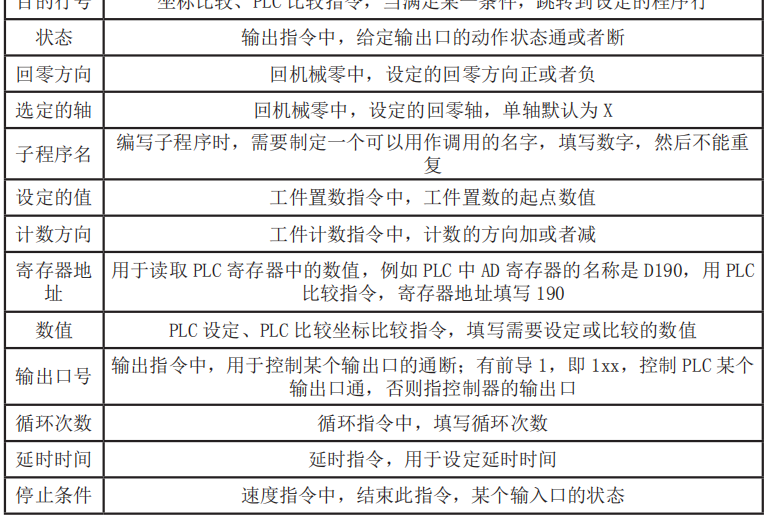

编程概念及说明 1. 进给：用指定的速度使刀具运动切削工件称为进给，进给 速度用数值指定。例：让刀具以 200mm/min 的速度切削，指令为： F200 2. 程序和指令：数控加工每一步动作，都是按规定程序进行 的，每一个加工程序段由若干个程序字组成 3. 反向间隙：指某一轴改变方向时所引起的空程误差，其大 小与丝杠螺母间隙、传动链的间隙、机床的刚性等有关。使用时 应设法从机械上消除此间隙，否则即使设置了此参数，在某些条 件下，还会造成加工不理想 4. 速度倍率：对当前设定的 F 速度进行改变，即乘以速度倍 率。一般在调试过程中实验****的加工速度，试验完成后应将相 应的 F 速度值改为实际的****速度，即正常加工时，速度倍率处 于 **** 的位置 5. 行号和标号：标号和行号（行号自动产生）不同，当循环 或跳转时，需要给定跳转到的目的标号（非行号），相应的入口 处应给定标号，且与跳转指令后的目的标号相同。行号是自动产 生的序列号，标号是特指的程序行，且只有跳转入口处需要制定 标号，非入口程序段不需要制定标号。不同的程序行的标号不能 相同（0 除外）
