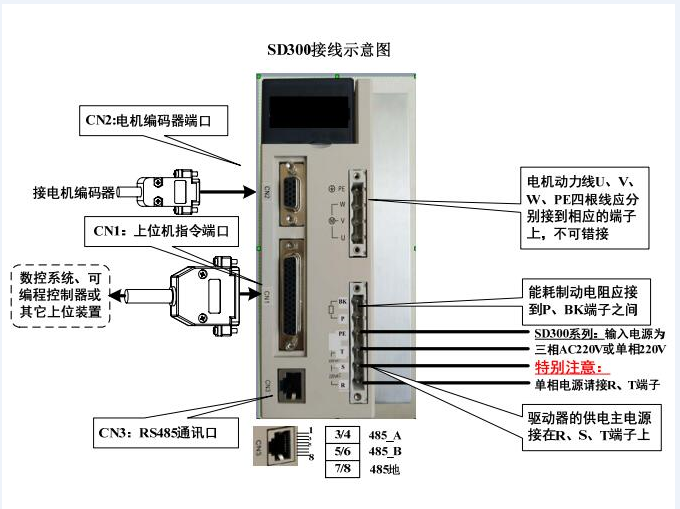

控制端口CN1和编码器端口CN2定义图：

特别一定要注意：

如果是接PLC脉冲指令

信号是 24V 电源，则 PULS+必须接到 CN1 的 39 脚、SIGN+必须 接到 CN1 的 38 脚

(适用于广数端口，迈信的端口没有24V针脚需要接2K电阻）

否则有可能损坏脉冲指令端口； 如果脉冲指令信号是 5V 电源，则 PULS+必须接到 CN1 的 25 脚、SIGN+必须 接到 CN1 的 24 脚，否则有可能脉冲接收不正常。（5V接24V信号源的话一定要接2K电阻）
