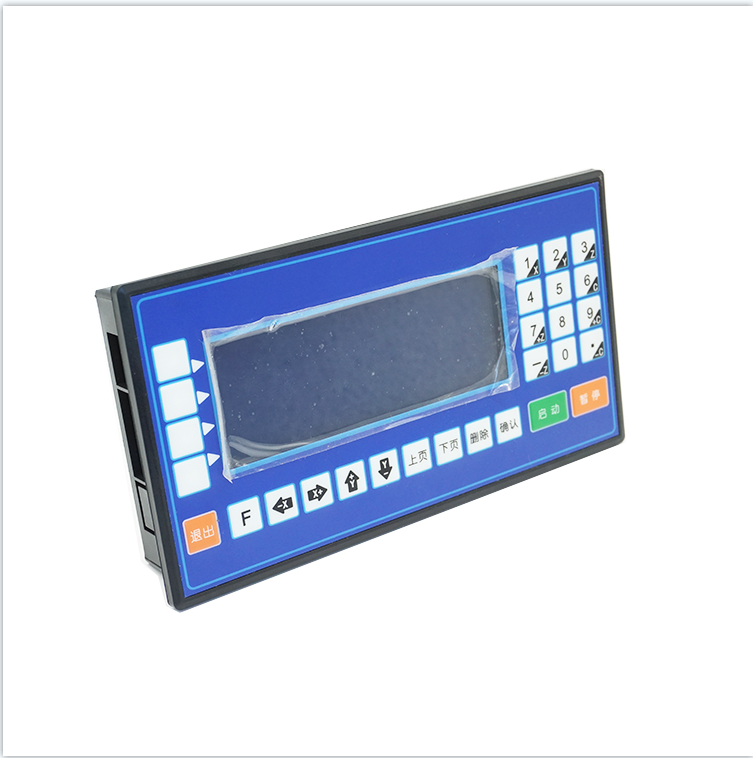

CM35D实物如上图产品介绍：

概述：

本公司****研制的运动控制器采用高性能 32 位 CPU，驱动装置采用细分步进电机或者伺服电机，配

备液晶显示器，全封闭触摸操作键盘，系统具有高可靠性，高精度，噪音小，操作简单等特点

主要功能：

自动：自动运行、空运行、单步运行

手动：电机正反转、回程序零、回机械零、输出控制

程序：程序的编辑、读入、删除、保存

参数：系统参数、系统自检、IO 设置、用户及厂商密码管理等

外部手动：控制电机正反转、启动、暂停、报警、急停等

指令丰富：25 条控制指令

USB：可以直接用 USB 线对系统进行供电，方便开机画面及程序的传输，学习与操作

隔离 IO 口：带有与系统隔离的输入输出口，输出口能力****可到 1A

背面直接出端子接口：减少转接板，背面端子可以直接接线，清晰方便并且节省成本

系统组成：

 高性能、高速度 32 位

 液晶显示器（分辨率：192×64）

 专用运动控制芯片（差分信号输出为：脉冲+方向）

 输入/输出（18 路光电隔离 24V 输入，8 路光电隔离 24V 输出，单通道额定 500mA）

 ****程序行 480 行

 触点按键阵列（28 键）

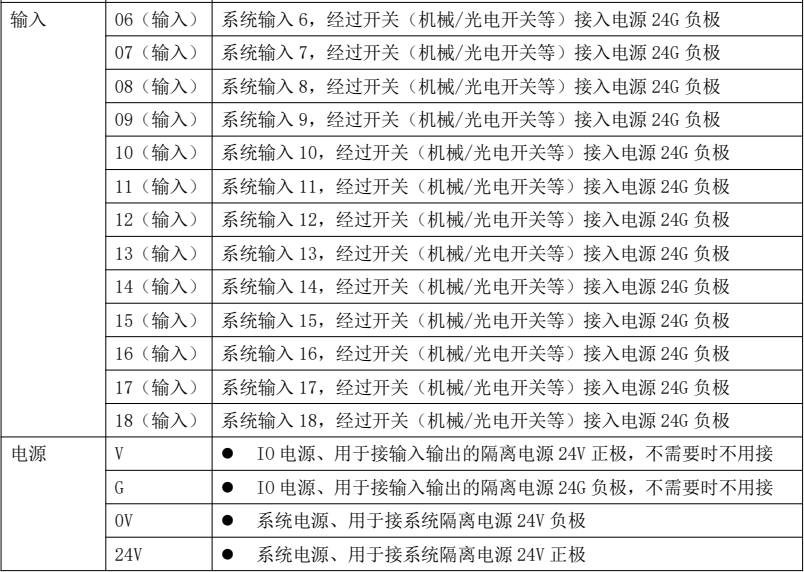

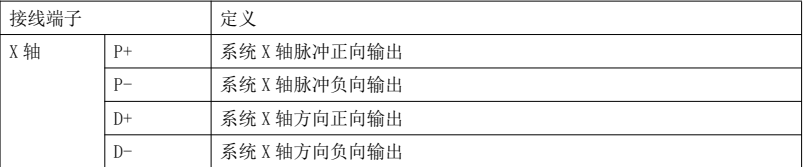

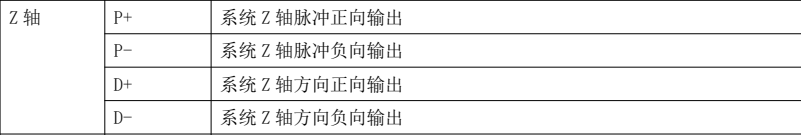

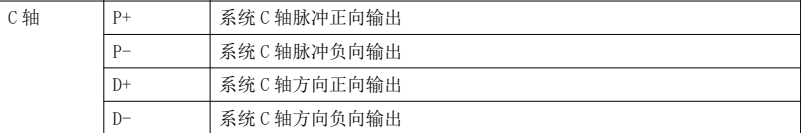

接口定义：

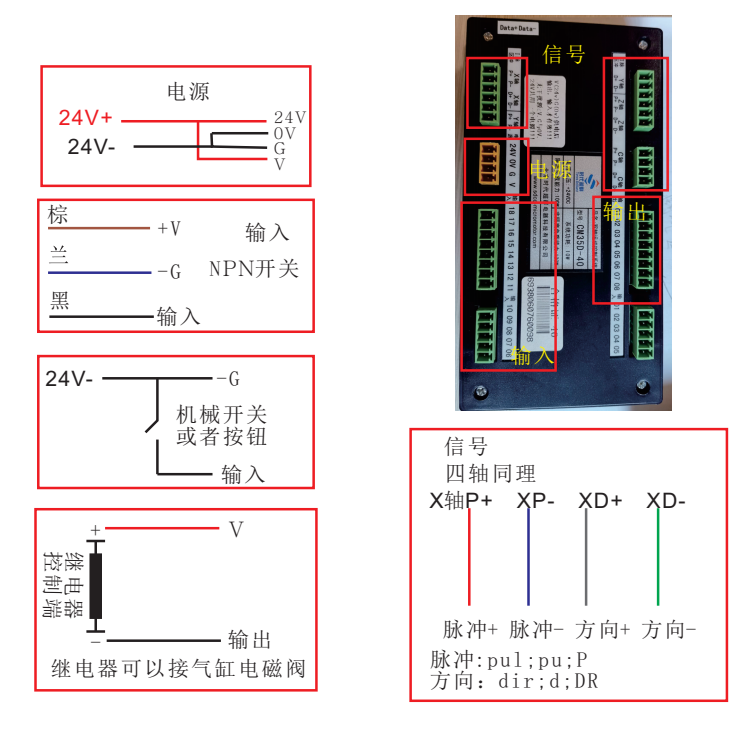

接线图：

计算电子尺寸比：

电子齿轮分子，分母的确定方法：

分子：电机单向转动一周所需要的脉冲数

分母：电机单向转动一周所移动的距离（以微米为单位）

例 1：丝杠传动：步进电机驱动器细分为一转 5000 步，或伺服驱动器每转 5000 个脉冲，丝杠导程为

6mm，减速比为 1:1，即 1.0

分子：5000 → 5

分母：6×1000×1.0 → 6

即：分子为 5，分母为 6

控制器尺寸图：

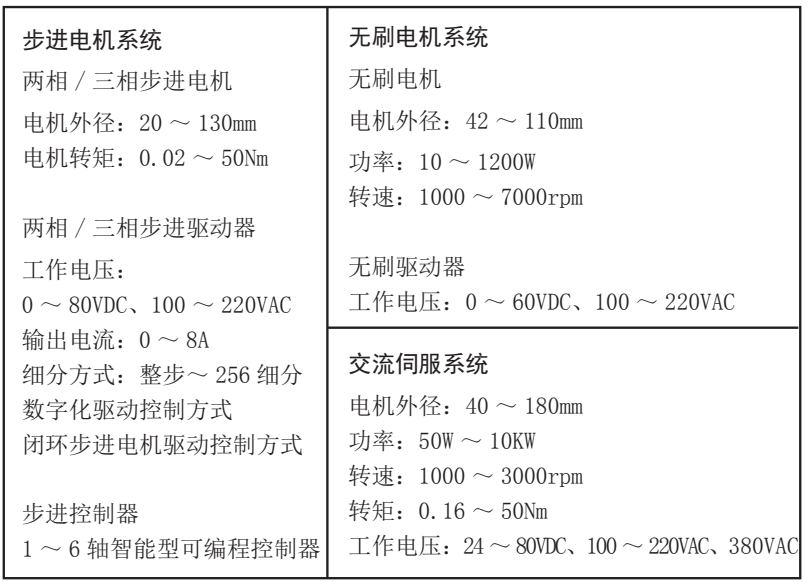

 运动控制：

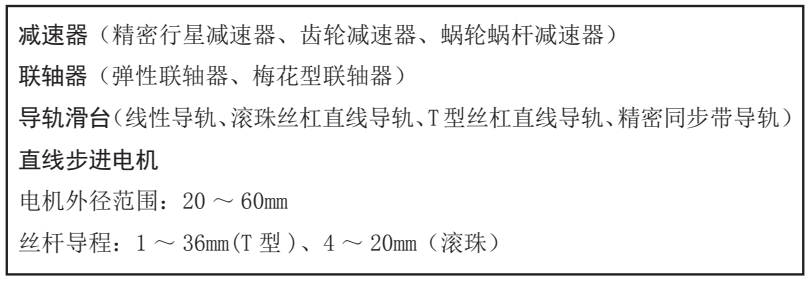

机械传动：
