产品特点：

1：高集成度高可靠性

2：接口采用高速光耦隔离

3：****输出电流 3A

4：****输入电压：DC 40V( 峰值 )

5：短路、过流、过热保护功能

6：内部每秒 0-10K 脉冲，实现简单控制

主要功能：

1：整步、二、四、八、十六、三十二细分可调

2：输出电流连续可调

3：短路、过流、过热保护功能自动保护

4：自动半流锁定，减少待机发热

5：支持脱机、使能、锁定等功能

                                                    接线方式：

步进电机出线方式：分别四根不同颜色的线缆       最为简单分别相线A+A-为一组，尝试两根线不通电的情况下，串联在一起去拧咱们电机的轴，如有阻力的情况下便为一组，相同B+B-也是如上文一样尝试串线         详细图如下：

                                            驱动器接线方式：

驱动器引出四根不同颜色的相线分别为：PUL+PUL-  DIR+DIR-  这四个字母分别代表着，脉冲正极/脉冲负极/方向正极/方向负极，接到控制器后段子的对应字母上，另外两种接法，分别是共阳接法，共阴接法

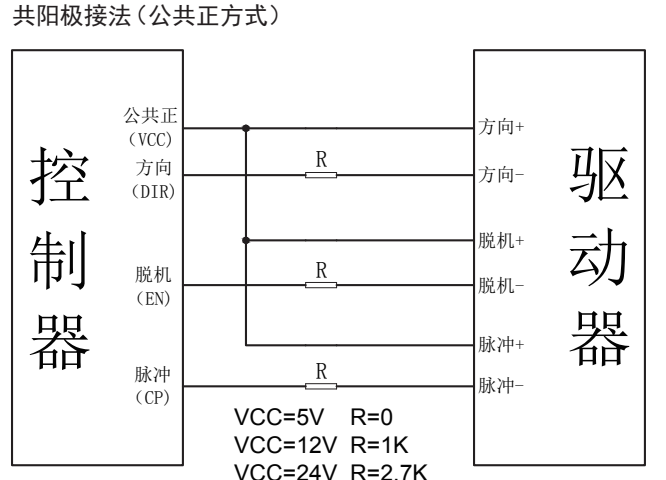

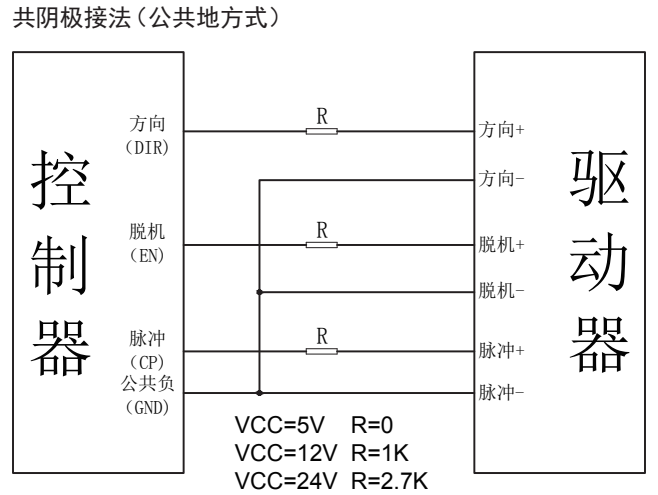

共阳接法：PUL+跟DIR+接到5v共阳上 PUL-跟DIR-接到控制器，脉冲-跟方向-上   相同共阴极接法也是如此只是PUL跟DIR变为负极接到对应的控制器上，如下图：

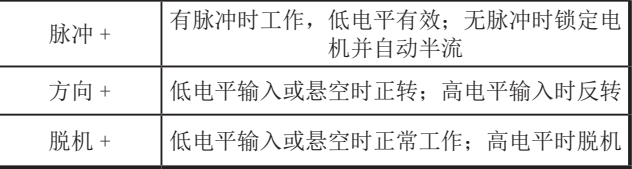

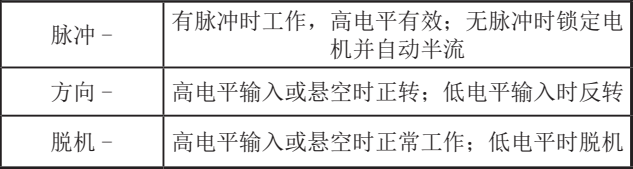

控制方式：

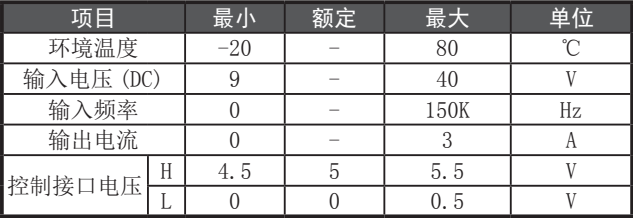

驱动器工作条件：
