源型漏型的区分

当电流从参考端流入即使源型输入，流出则是漏型

不同厂家的参考端是不同的,这里以三菱和西门子的举例。

一、 三菱PLC

1. 漏型

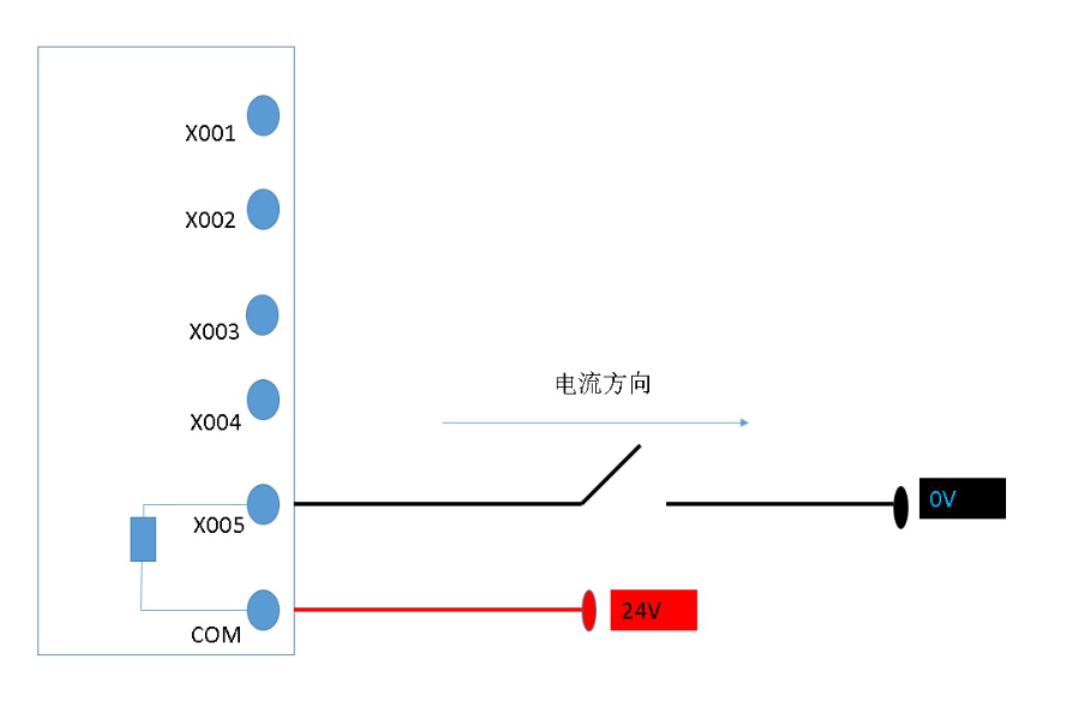

区分方法：三菱PLC的源型漏型要看输入端X，如果0V接的是X端，表示电流会从X端出来，就是漏型（表示电流通过X端向外漏）。

2. 源性

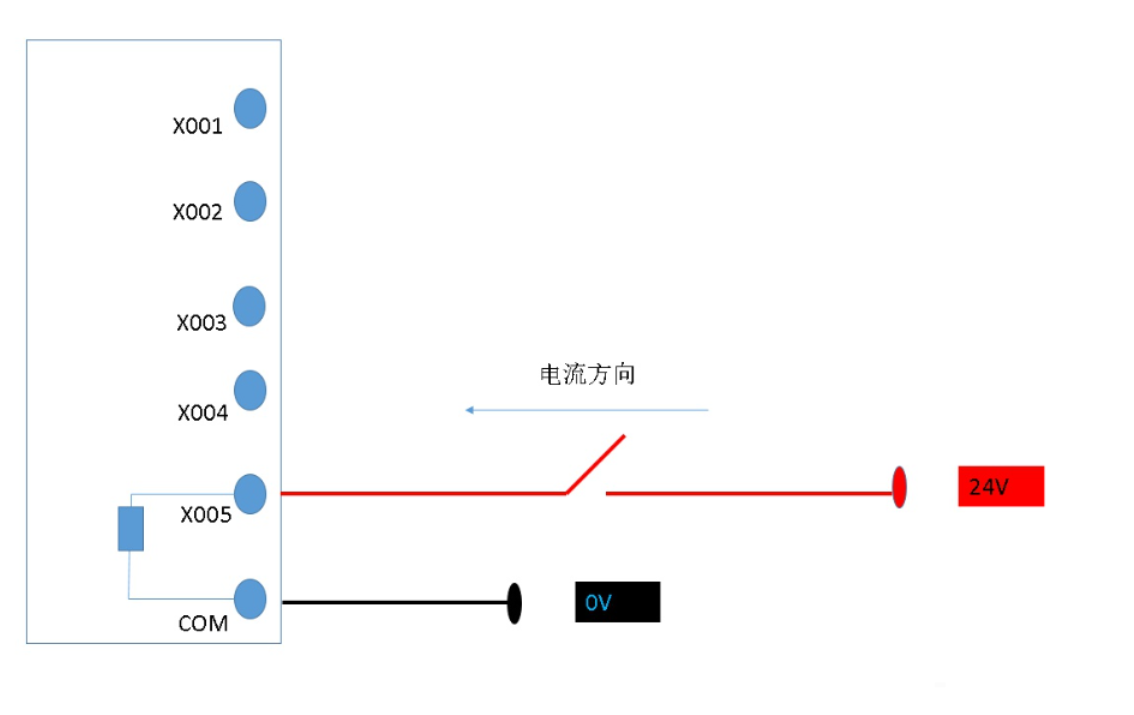

区分方法：三菱PLC的源型漏型要看输入端X，如果24V接的是X端，表示电流会从X端进去，就是源型（表示X端是电流的源头）。

二、 西门子PLC

西门子源型漏型和三菱的正好相反

1. 漏型

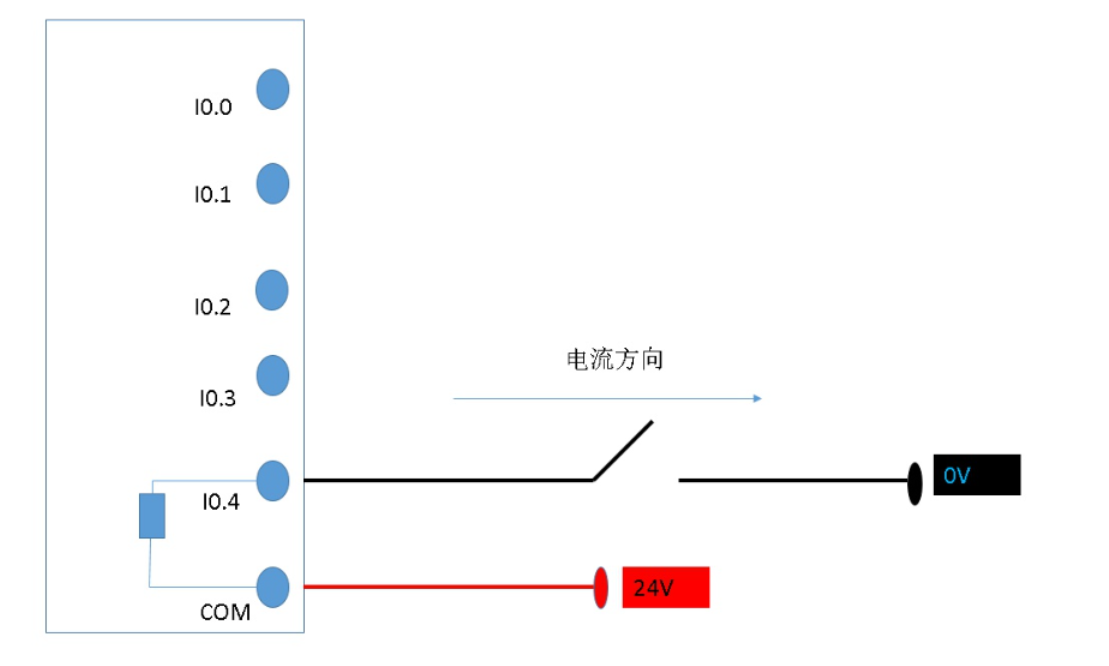

区分方法：西门子PLC的源型漏型要看公共端COM，如果0V接的是COM端，表示电流会从COM端出来，就是漏型（表示电流通过COM端向外漏）。

2. 源性

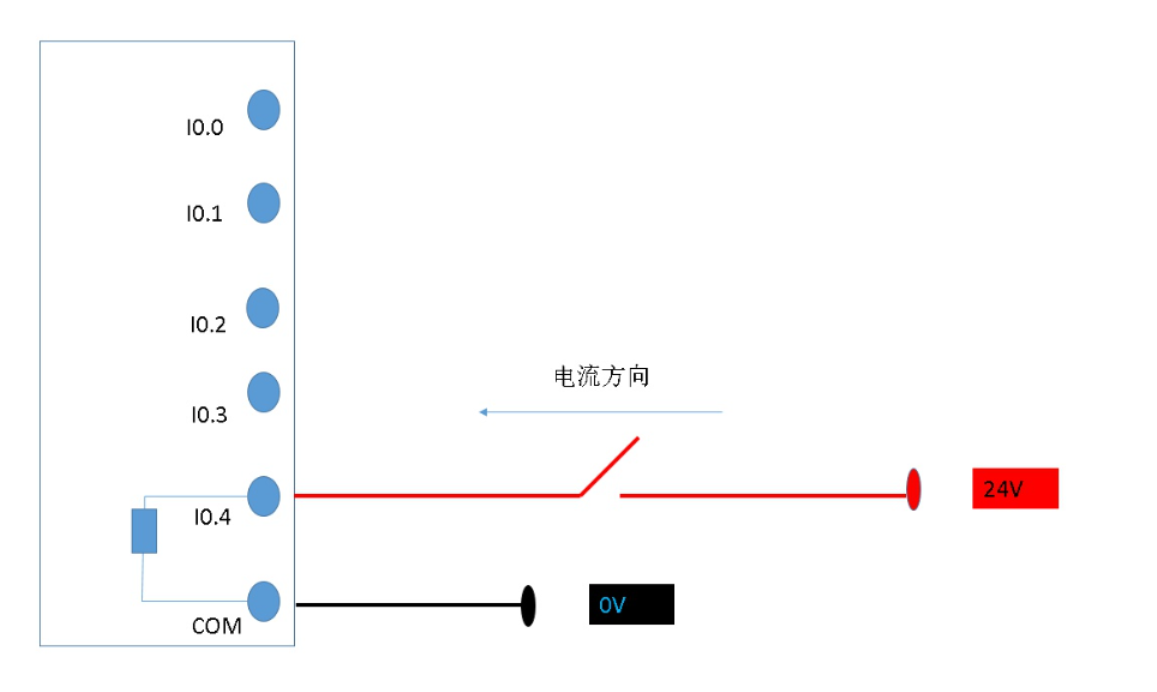

区分方法：西门子PLC的源型漏型要看公共端COM，如果24V接的是COM端，表示电流会从COM端进去，就是源型（表示COM端是电流的源头）。

1、源型：电流从参考端进去，是电流的源头，所以参考端接的是正极，就是源型
2、漏型：电流从参考端出来，是电流流出的通道，所以当参考端接负极时，是漏型
3、西门子PLC的参考端是COM端
4、三菱PLC的参考端是输入端X
