T3M驱动器接线教程

大家好，这一期给大家讲解T3款驱动器怎么接线。

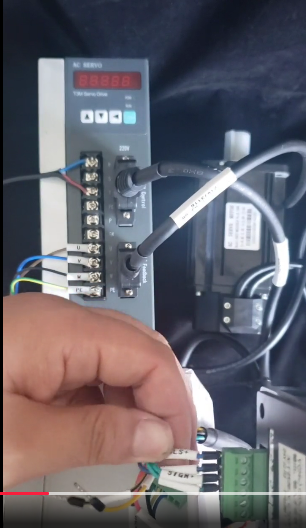

如图，我们一套完整的伺服系统，包括一台驱动器，一台控制器，一台电机。

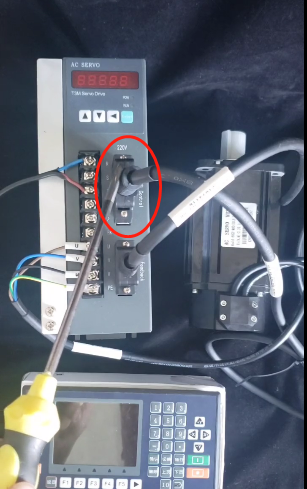

圆圈内的区域代表控制线，一边接驱动，一边接控制器。

线的一边有很多线头，我们只需要拿出4根，PUL+PUL-DIR+DIR-。PUL代表脉冲，DIR代表方向，正负不要接错，连到控制器后面。其他就是一些外部使能，报警啥的功能线，按照客户需要接。

这个区域代表编码器线，一边接驱动一边接电机。

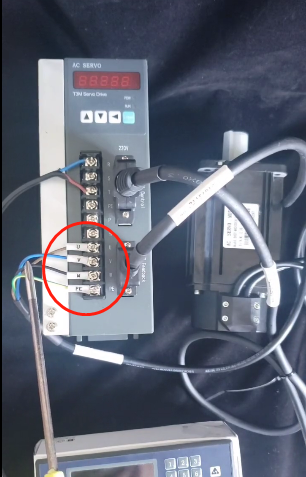

UVW三根是动力线，对应驱动接口去接，千万不要接错。PE是地线。

RST代表电源区域，本款驱动可以接单相220或者三相220，单相220接R和T，不分零火线。

以上就是本款驱动器的接线，常规SD300款和本款接线是一样的。
