ZM-6505A驱动器接线教程

我们这期给大家讲解6505A驱动器的接线。这类无刷系统的接线大同小异，学会一套就可以举一反三。

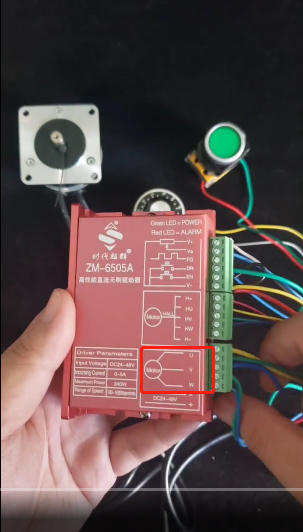

首先是UVW动力线，对应我们的三根动力线，一般是黄、绿、蓝。

然后是5根霍尔线，同样HU、HV、HW对应黄绿蓝，H+对应红，H-对应黑。

这样驱动器和电机接好了，接下来是电源，正负对应直流24V电源，小于24V电机带不动，大于的话有可能烧驱动哦。

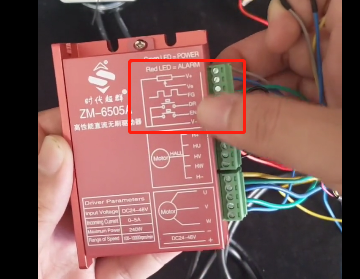

最后是功能区，我们这款驱动器需要使能EN和V-短接，不然驱动会报警。

如果是模拟量调速，我们准备一个0-10V的电位器，两边的正负极接V+V-，中间的线接VE调速。

DR接口是方向功能，我们准备一个按钮，一端接DR一端接V-，就可以实现换向。

以上就是无刷系统的接线，7205A、6605、6630等驱动器的接线和这款驱动是差不多的。
