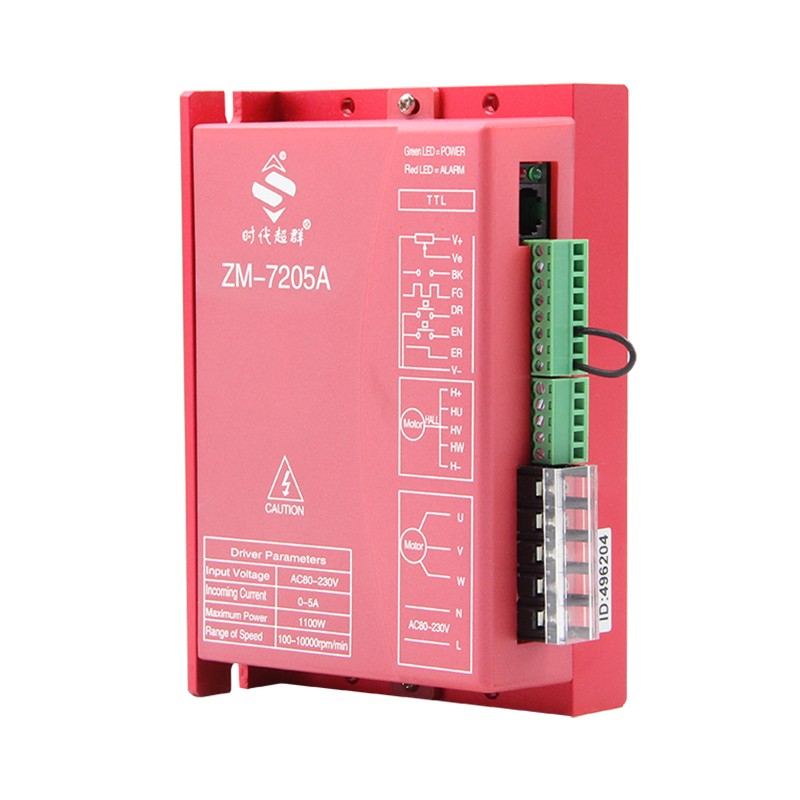

上图为我司无刷驱动器7205A.此款驱动器可配套调试板调速，实际应用中有很多客户需要电机上电就运行。那么本篇为大家介绍一下如何接线；

上电就运行只需要将控制端驱动器的V+和VE短接，v-和EN短接即可；

ZM-7205A 直流无刷电机驱动器是我公司****推出的，针对中功率电机传动领域的高科技产品。本产品使用 大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在 5A 以下，电源电压在 AC80V~250V 以内（面板标称 AC80V~230V）的任意一款低压有霍尔或无霍尔的三相直流无刷 电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列 的电气自动化控制领域；

◆可外接速度显示板，显示转速；也可以接电脑，用来设置驱动器参数； ◆电流速度双闭环设计，低速力矩大，运行平稳； ◆高力矩高转速输出，****转速达 10000rpm/min；(根据用户电机而定) ◆调速方式：外接 PWM 调速或外接电位器调速； ◆ 有 EN（使能）、DR（方向）、BK (刹车)信号控制端； ◆可输出测速脉冲 FG，（光电隔离，门极输出）； ◆可输出报警信号 ER 供用户检测（光电隔离，门极输出）； ◆具有过流、过压、欠压、风扇控制、霍尔传感器相位出错、马达堵转等保护功能。

更多资讯可联系：13520625494（微信同号）；
