CS10-3控制器接线教程

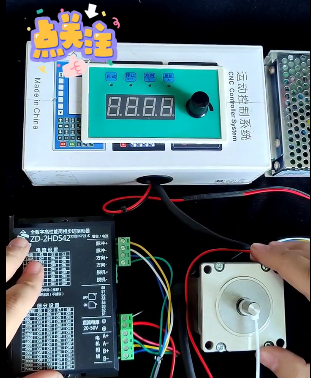

大家好，今天给大家讲解CS10-3这款控制器的接线。

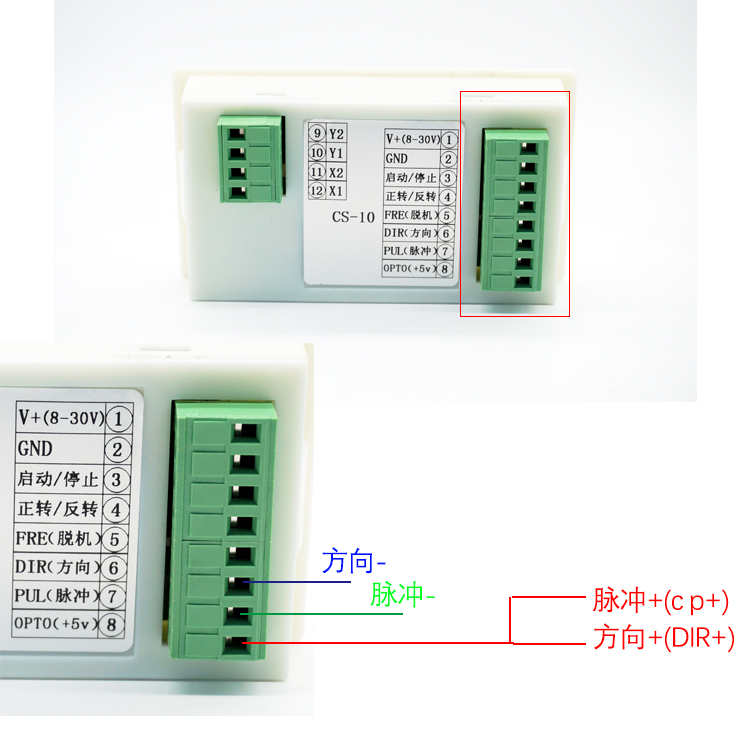

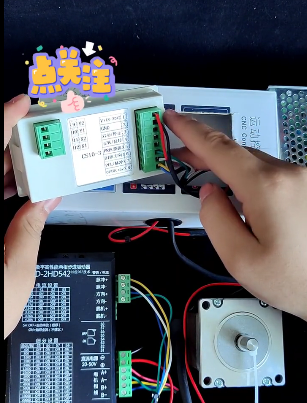

我们翻开控制器的背面，可以看到有很多端口。1、2号端口代表供电24v电源，正负极不要接错。

8号口标识“+5v”代表脉冲方向的公共端。咱们这款控制器是共阳接法，所以我们要把驱动的脉冲+方向+接到5v公共端上。

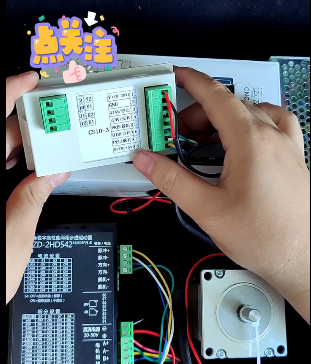

7号口脉冲接脉冲-，6号口方向接方向-。对迎接就行。以上就是4根信号线的接法，接上这些之后电机就可以转了。左边的X1X2接限位开关，Y1Y2接继电器代表输出信号。

启动/停止还有正反转可以连接按钮，和V-接通有效，定义功能。
