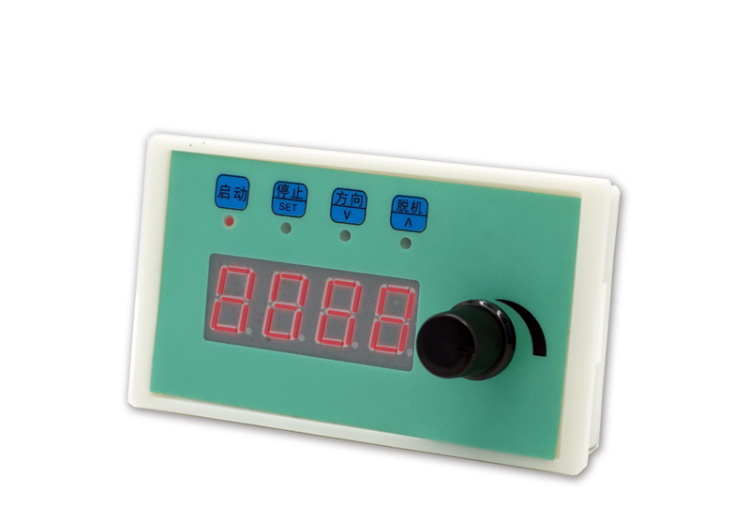

CS10-3步进伺服电机脉冲发生器、调速器 有脉冲、方向5V信号 5大控制模式：速度模式、定长模式、连续模式、往返模式、定时模式。
下面图片是这款CS10-3尺寸图：

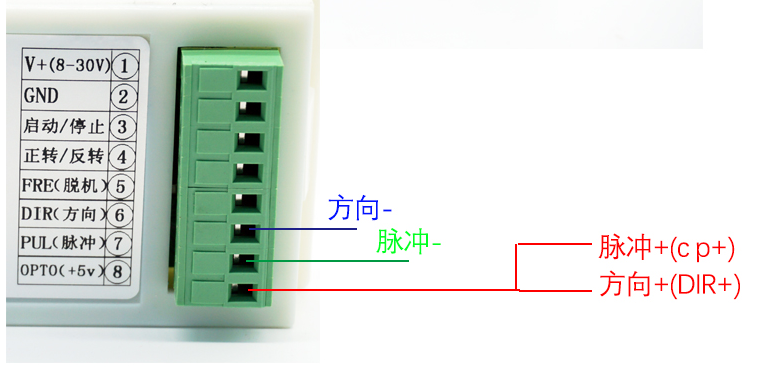

控制器供电：24V直流电源供电60w小功率 脉冲方向输出信号是5V的 接线方式如下图：共阳极接法：
脉冲方向接到5V公共端 对应的脉冲、方向接到驱动器的PUL-/DIR-上面
如何修改电子尺寸比：
细分参数设置是在TAB里面修改（1-64），此值是根据驱动器上设置，需要跟驱动器的细分参数保持一致，设置一致之后控制器面板实时显示就是电机每分钟的实际转速，默认值为10，1=200脉冲，可自动更改设置 修改模式参数：
MODE模式设置：（0-4）0表示速度模式、1表示定长模式、2连续控制器、3往返控制 4定时速度控制，默认为0速度模式 联系方式：
