CM40控制器与继电器的连接
大家好，有很多客户朋友不知道CM系列控制器是怎么连继电器的，这期教大家怎么连。

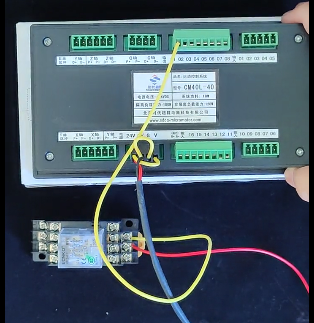

我们看控制器的背面，这次拿的继电器是直流24V，4P的。它的13号端口接控制器的输出口，控制器背面有很多输出口，从01到08，这都是给客户连继电器或者电磁阀用的。14号端口连接一个24V正极给继电器供电，但是要和控制器导通。

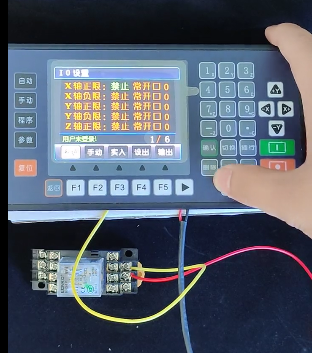

连接好之后我们可以测试一下，点击io，点击输出。

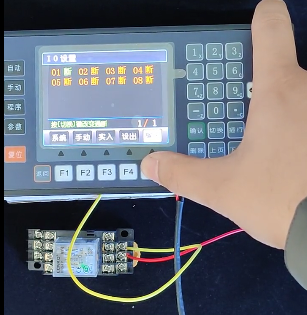

可以看到8个端口对应通断，我们移动光标，按切换键，就可以看到相应的继电器有没有通断。
