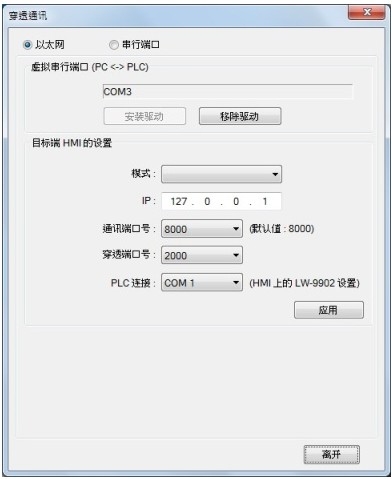

有的时候我们要监控和更改PLC设备的程序，不方便连接PLC或者没有通讯线的时候，可以选择通过触摸屏的穿透功能来实现。 穿透通讯功能包含以下两种模式: 以太网 在使用 [以太网] 穿透通讯功能前，要先安装虚拟串行端口驱动程序，安装完成后亦可更改虚拟串行端口号。 在安装完成虚拟串行端口驱动程序后，只需依照下面步骤即可使用网络穿透通讯功能。
1. 设置连接设备的 HMI IP 地址。 2. 指定 HMI 通讯端口号，亦可于 [系统参数设置 \
HMI 属性] 调整。 3. 指定穿透埠号，亦可于 [系统参数设置 \ HMI
属性] 调整。 4. 指定 HMI 连接设备的串行端口号。 5. 完成所有设置后需按下 [应用] 按钮，所有属性才会生效。 6. 在执行 PC 上的应用程序时，所使用的串行端口号需指向虚拟串行端口号。以 Mitsubishi
的应用程序为例，若此时的虚拟串行端口为 COM 3，则在 [PC side I/F Serial setting] 窗口中的 [COM port] 需选择
COM 3。
7. 完成上述各项设置后，用户在执行 PC 上的应用程序时，HMI

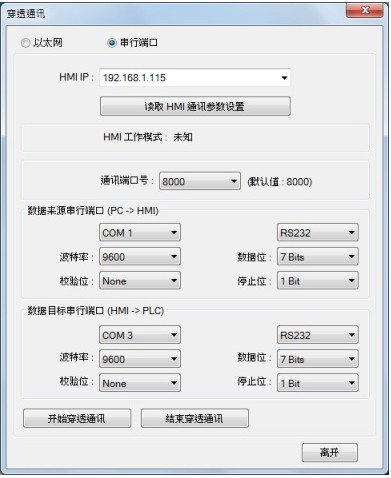

会自动切换为穿透通讯模式，此时可以将应用程序视为直接使用虚拟串行端口控制设备。在关闭应用程序时，HMI 也会自动关闭穿透通讯模式。 串行端口 在使用 [串行端口] 穿透通讯功能前，需先正确设置 [数据来源串行端口] 与 [数据目标串行端口] 这两个串口的属性。 点选以下各区块查看详细说明。
另外，亦可透过相关的系统寄存器来启用串行端口穿透通讯。 LW-9901 (16bit) : 穿透通讯数据来源串行端口 (1~3 : COM 1~COM 3) LW-9902 (16bit) : 穿透通讯数据目标串行端口 (1~3 : COM 1~COM 3) LW-9903 (16bit) : 穿透通讯控制 (0 : 正常, 1 : 暂停, 2 : 执行穿透功能时, 停止 HMI
与设备间的通讯) 当 LW-9901 与 LW-9902 中的数据符合下列条件时，HMI
将自动启动穿透通讯功能。 - LW-9901 与 LW-9902 中的数据需为 1 ~ 3 (1 ~ 3 分别表示 COM 1 ~ COM 3)。 - LW-9901 与 LW-9902 中的数据不可相同。 如有需要更改各串行端口的通讯参数，只需更改各参数相对应的系统寄存器中的数据，并对 LB-9030 ~ LB-9032 设 ON
即可。 注意: ■ 若要关闭 HMI
的串行端口穿透通讯功能，只需将 LW-9901 与 LW-9902 中的数据更改为 0。 ■ 因串行端口通讯速度受限，可设置
LW-9903 为 2 来暂停 HMI 与设备间的通讯，以达到加快上传/下载设备程序的速度。
|
