SD300系列伺服驱动器编码器信号线输出（JH）

2022年4月18日

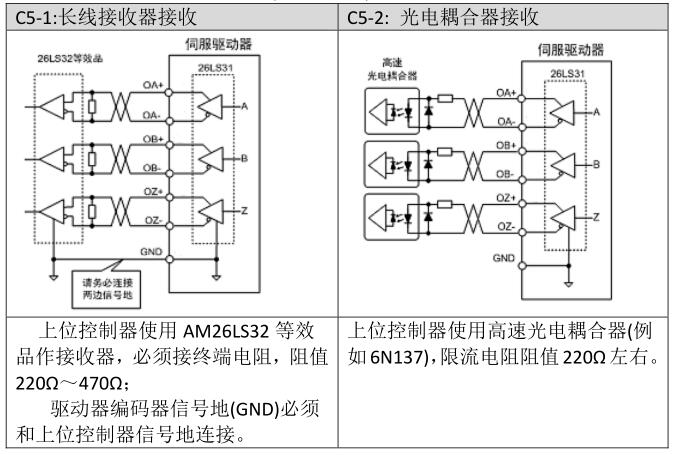

编码器信号线驱动输出(C5)
将编码器信号分频后通过线驱动(Line Driver)输出到上位控制器

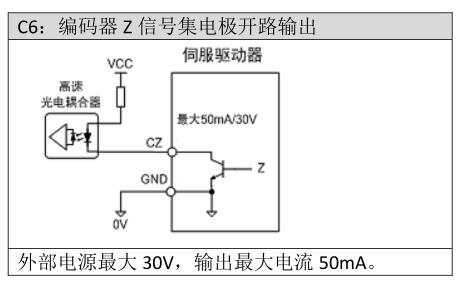

编码器 Z 信号集电极开路输出(C6)
将编码器 Z 信号通过集电极开路输出到上位控制器。由于 Z 信号脉宽较窄，
请使用高速光电耦合器接收

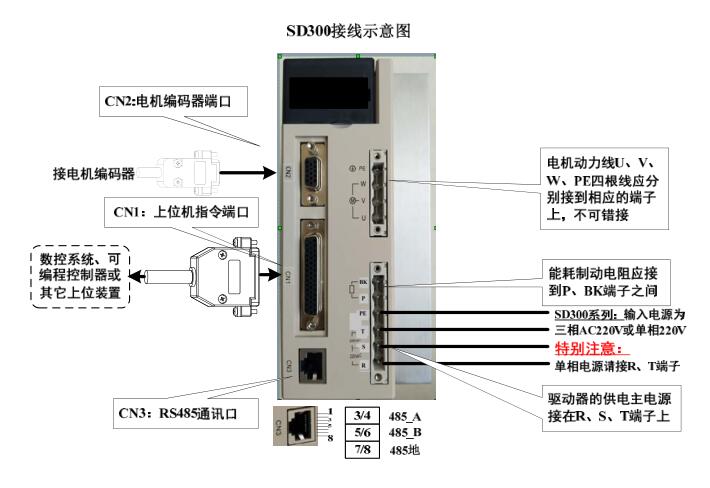

前面板端子接线示意图 QQ截图20220418173847.jpg
