面板组成
SD300 系列面板由 5 个 LED 数码管显示器，5 个按键▲、▼、◄、E、S，
用来显示系统各种状态设置参数等。
操作都是分层操作，由主菜单逐层展开，操作面板如下图所示：

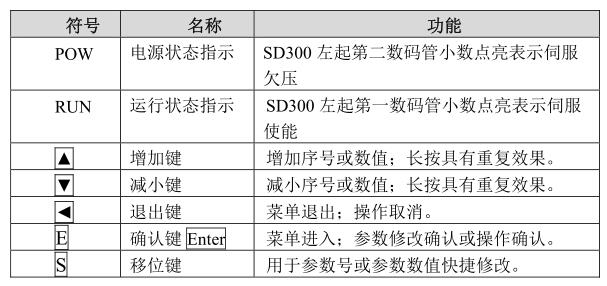

面板说明

数值显示

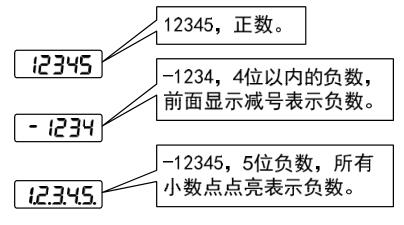

数值采用 5 个数码管显示器，数值前面显示减号表示负数，如果是 5 位负数，
则所有小数点点亮表示负数。有些显示项目前有前缀字符，如果数值位数太长需
占用前缀字符的位置，则前缀字符不会显示，只显示数值，具体显示含义如下：

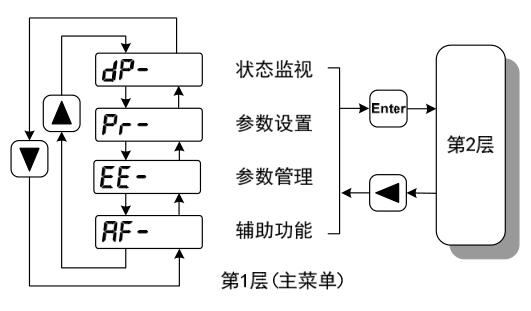

主菜单
第 1 层是主菜单，共有 4 种操作方式，用▲、▼键改变方式，按 E 键进入第
2 层，执行具体操作，按◄键从第 2 层退回主菜单。

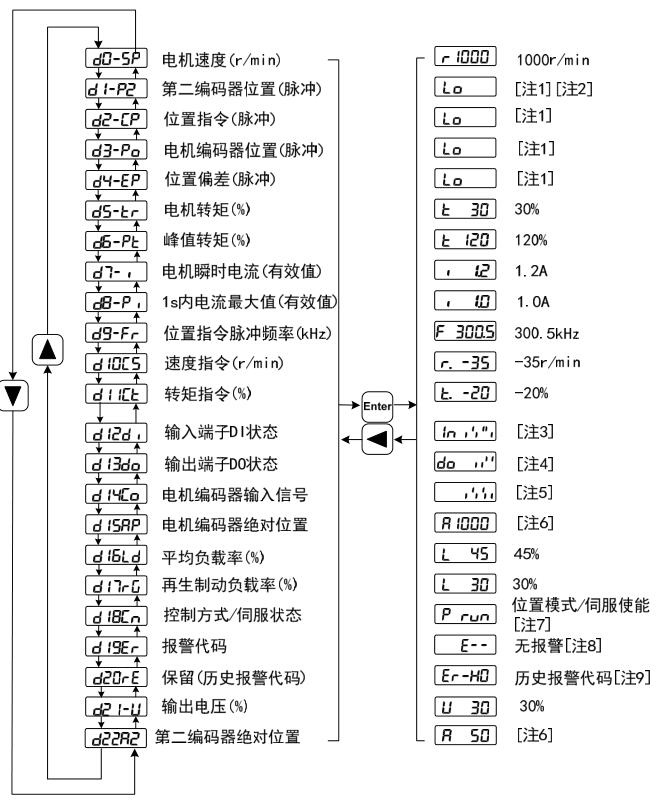

状态监视
在主菜单下选择状态监视“dP-”，按 Enter 键进入监视方式。有多种监视
项目，用户用▲、▼键选择需要的显示项目，再按 Enter 键，进入具体的显示状
态。状态监视显示项具体含义如下：
