上图为客户定制的一款CBX导轨。导轨滑块变短，加装了一个连接片，具体图纸如下：

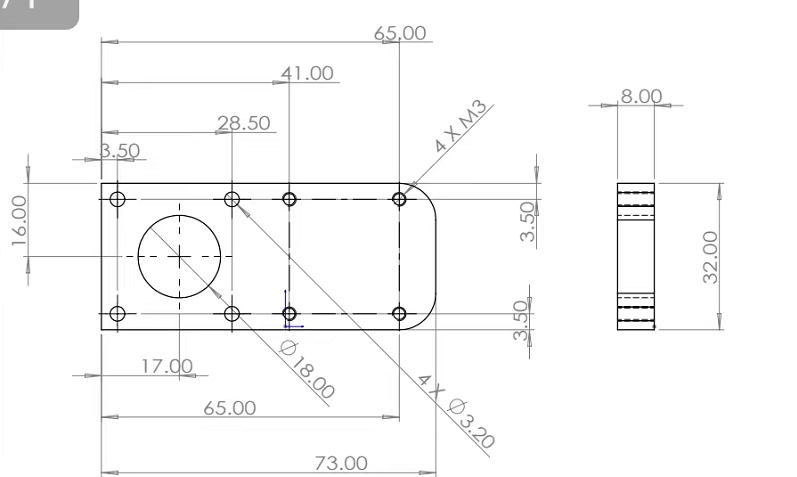

客户添加的活塞推拉板

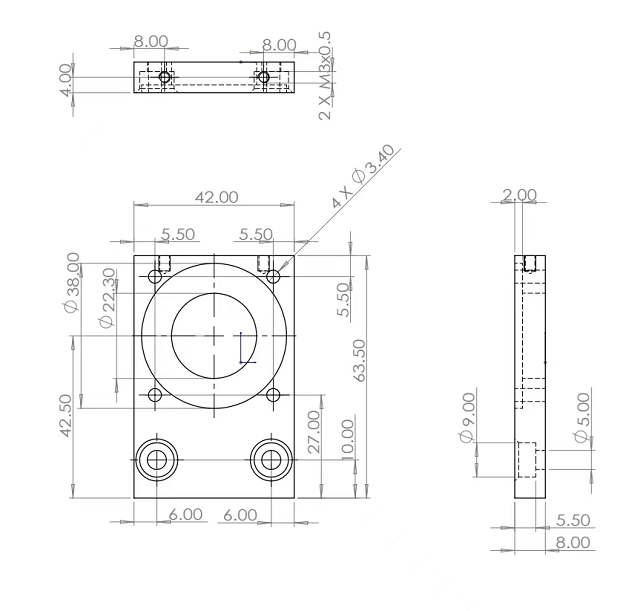

前置固定板尺寸图

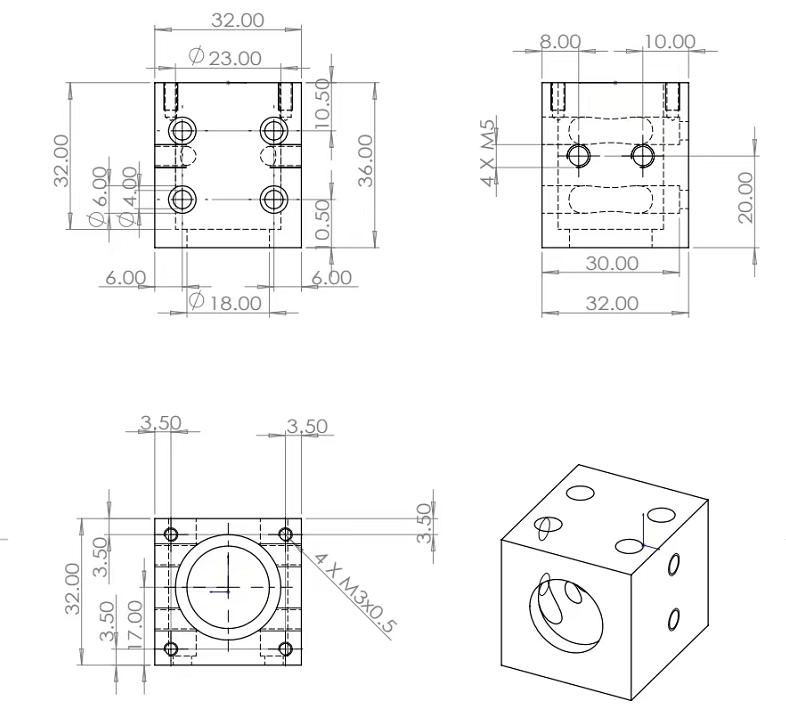

缩小为32mm的滑块尺寸

我公司生产的CBX系列线性滚珠丝杠直线导轨滑台，水平载重30kg，垂直载重10kg,定位精度0.03MM，CBX1204-200,有效行程200mm，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，此款有效行程可做到1500mm，可做成1605、1610规格的滚珠丝杠

联系方式：QQ:467102884  电话：18710050116（刘女士）
