时代超群150W低压无刷驱动器DBLS-05-S-YNN
2022年5月13日

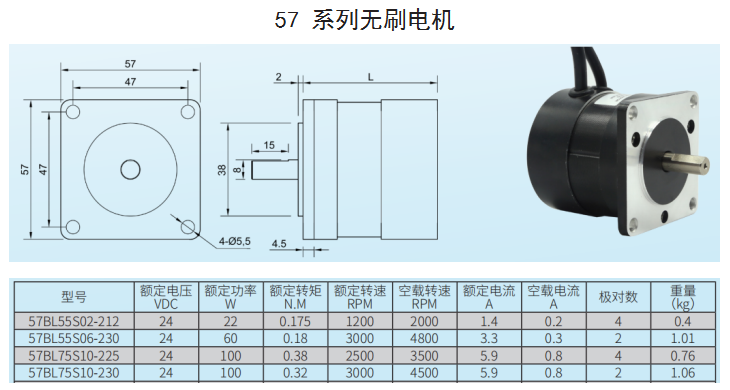

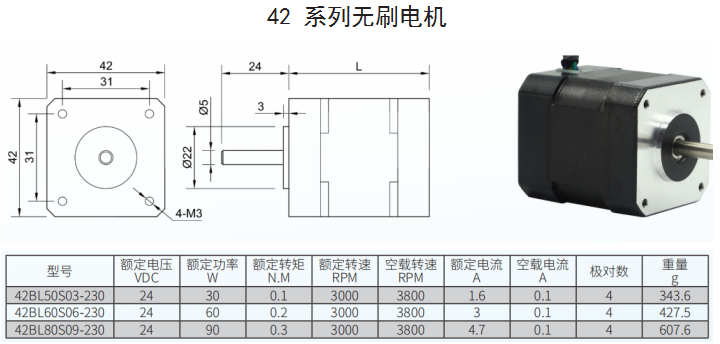

无刷驱动器DBLS-05-S,直流电源供电,电源范围12-24VDC,峰值电流7A,额定功率输可到 80W,最大功率输出可到 150W,加速时间0.5 秒(默认值),速度控制范围 150-20000rpm,过载倍数大于 2,可以使电机在低速下转矩总能达到最大,具有使能、方向功能,可以实现外部调速,具有过压、欠压、过流、过温、电流峰值、霍尔信号等故障报警功能,可以有效保护电机,适配电机如下:

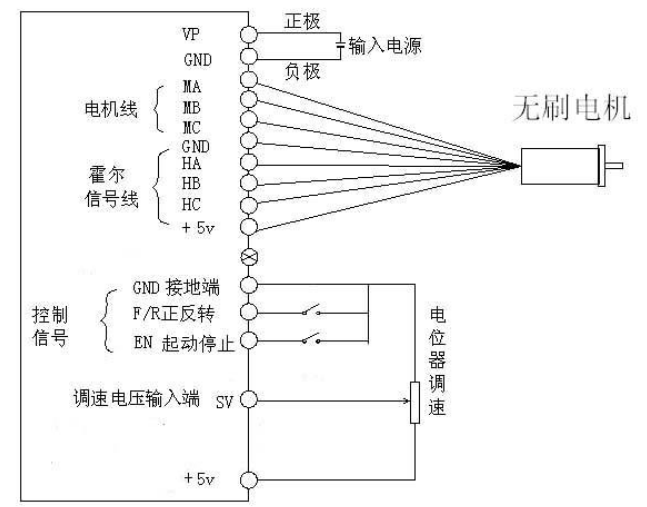

驱动器接线图




驱动器端口


端口功能

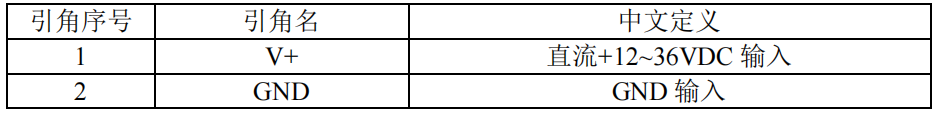

电源输入端




电机输入端

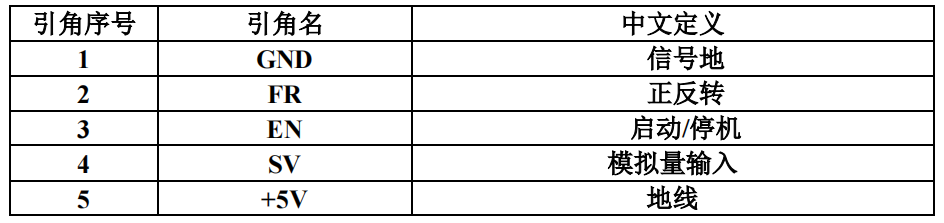

 控制信号部分




GND:信号地

F/R:正、反转控制,接 GND 反转,不接正转,正反转切换时,应先关断 EN

EN:使能控制:EN 接地,电机转(联机状态),EN 不接,电机不转(脱机状态)

SV :外部速度衰减:可以衰减从 0-****,当外部速度指令接 5V 时,通过该电位器可以调速

+5V:调速电压输出,可用电位器在 SV 和 GND 形成连续可调



调速功能

1 外接电位器调速


外接电位器调速:外部输入调速将外接电位器的两个固定端分别接于驱动器的 GND 和+5v 一端,将调节端接于 SV 端即可使用外接电位器(10K~50K)调速

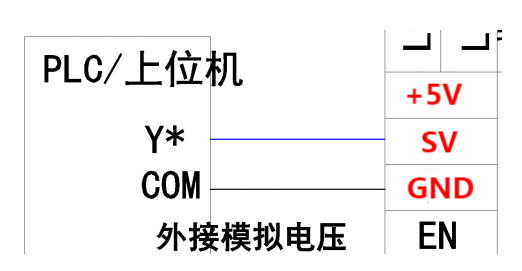

2外接模拟电压调速


外接模拟电压调速:可以通过其它的控制单元(如 PLC、单片机等)输入模拟电压到 SV 端实现调速(相对于 GND),SV 端口的接受范围为 DC OV~+5V,对应电机转速为 0~额定转速.

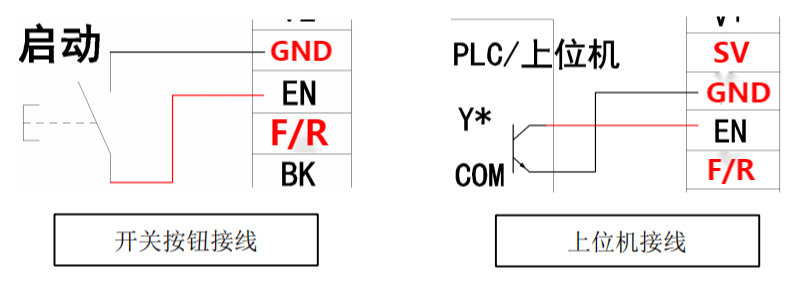

使能控制


通过控制端子 EN 相对于 GND 的通、断可以控制电机的运行和停止。当端子接通时电机运行反之电机停止。使用运行/停止端控制电机停止时,电机为自然停车,其运动规律与负载惯性有关。



方向切换控制F/R)图片12.png



通过控制端子 F/R 与端子 GND 的通、断可以控制电机的运转方向。当 F/R 与端子 GND 不接通时,电机顺时针运行(面对电机轴),反之则电机逆时针方向运转;为避免驱动器的损坏在改变电机转向时,应先使电机停止运动后,再操作改变转向,避免在电机运行中进行运转方向操作。





485通讯控制

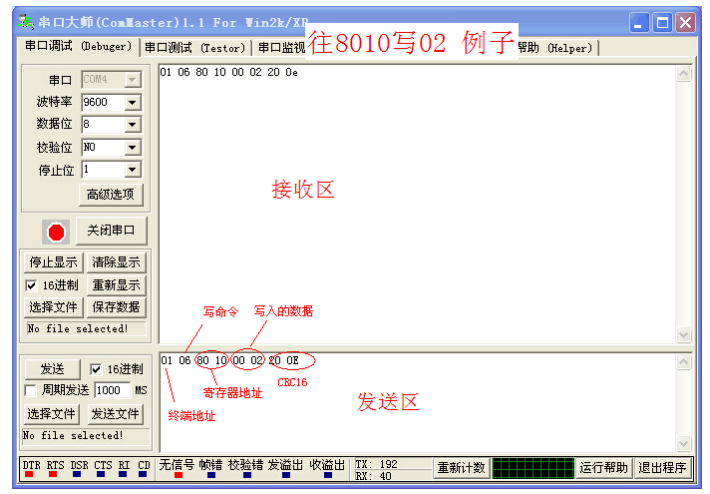

通讯模式采用标准 Modbus 协议,符合国家标准 GB/T 19582.1—2008。使用基于 RS485 双线制串行链路通讯,物理接口采用常规 3 针 2.54 接线端口(A+,GND,B-)端子,串行连接非常方便。传输模式 RTU,效验模式 CRC,CRC 起始字 FFFFH。数据模式 8 位异步串行,1 停止位,无效验位,支持 57600 通讯速率。

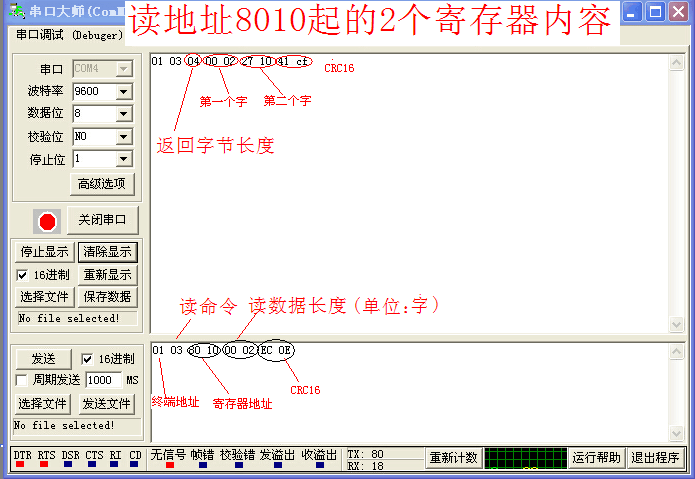

功能参数支持 03H 多寄存器读,06H 单寄存器写。

站点地址: 00:广播地址

1-250:用户地址

251-255:特殊地址,用户不可使用
