时代超群定长型步进控制器CS10-1S-YNN
2022年5月17日

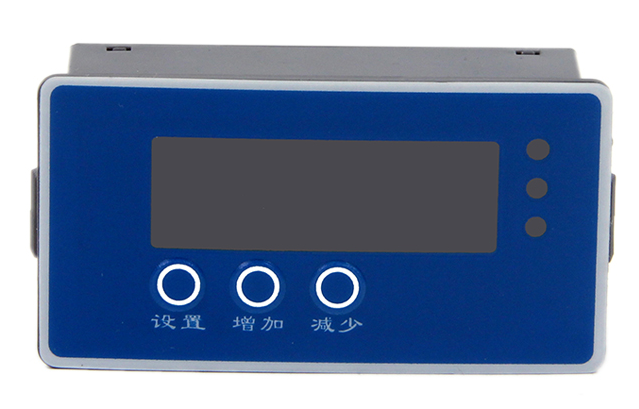

控制器CS10-1S直流电源供电,电压范围DC6-32V4位数显,显示当前的运行状态,触发次数,脉冲数无需编程,只需简单设置即可实现精确定位,0-20档S型加设置35KHz脉冲输出频率具有反接保护,过压保护,过流保护等保护功能,软件采用独特的抗干扰技术可以使该控制器适用于各种环境恶劣的工厂现场。应用于各种工位控制,定长控制,等各种精确控制要求。

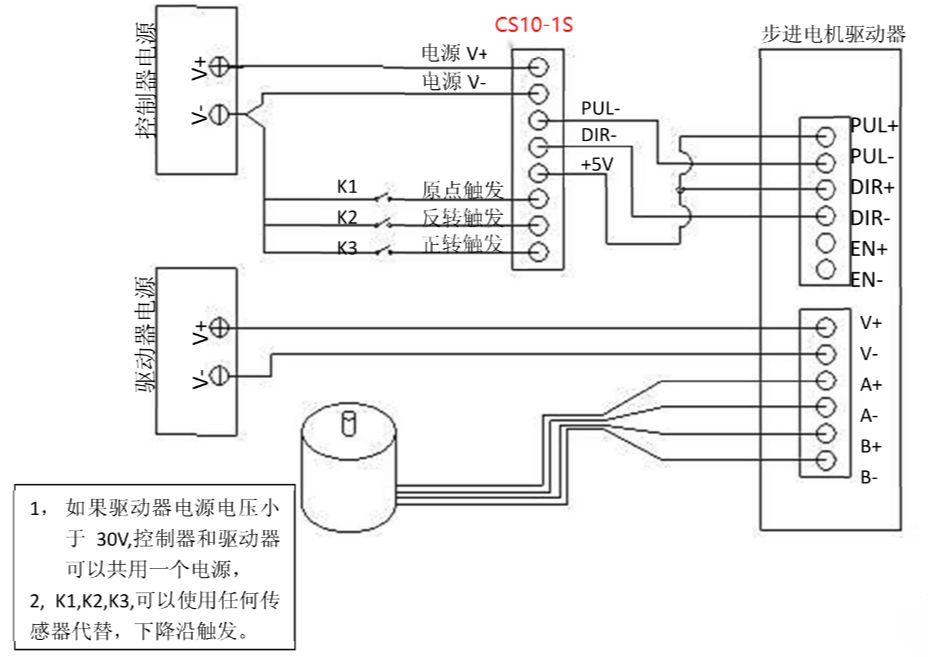

控制器接线图


端口说明



注:触发信号为下降沿触发,0-5V,****不能超过24V


CS10-1S控制器有8项设置项分别如下:


参数设置


按(设置)键进入某一设置项参数1-8项设置,按(增加)(减少)键修改参数值。设置完成,按(设置)键退出参数修改状态。

正转距离(1-CN)/反转距离(3-FN)参数设置说明

设置参数为0-9999。距离的单位可以由细分设置5-CF参数定义。比如我们定义距离单位为电机转动一周。那么我们根据驱动器的细分为8细分得知1600个脉冲电机转动一周,所以我们设置细分设置5-CF等于1600. 这样正转距离(1-CN)反转距离(3-FN) 0-9999对应的实际距离就是0-9999周.



正转速度(2-CS)/反转速度(4-FS)参数设置说明:设置参数为0-500,对应频率为5-35Khz.



加速设置(6-AC)参数设置说明:设置参数为0-10,根据速度,设置加速值,高速要求加速时间长.



触发计数(7-JS)参数设置说明:

是计正转触发,反转触发的次数。该项目只能查看,和清零,不能修改。在设置状态按(设置)键进入查看计数数值0-9999,同时按(增加)(减少)键清零计数值。



手动点动C参数设置说明:

在设置状态按(设置)键进入点动状态,按(增加)键为正转,按(减少)键为反转。显示0-9999实际发出的脉冲量。正反转速度分别为正转速度(2-CS),反转速度(4-FS)设置的速度。

例子:要求触发一次滑块移动5MM。

硬件参数: 1丝杆螺距为 8MM(即电机转一周滑块移动8MM)

       2驱动器使用16细分,(即3200脉冲转一周)

     滑块移动1MM需要的脉冲量=3200/8=400


5-CF里面设置4001-CN里面设置5,就能达到触发一次滑块移动5MM若移动8mm ,1-CN里面改成8即可
