上图是客户定制的一款80直流无刷电80BL110S25-215TK9，此款电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。电机电压24V，功率250W，转速1500转，额定扭矩1.6NM。具体参数如下：应用范围非常广泛。 电机参数表如下：
电机尺寸图如下：

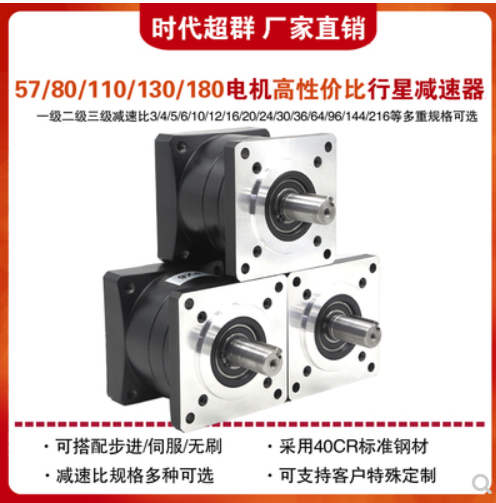

客户选用此款电机搭配64速比行星减速机，是的输出扭矩可达50多牛米，输出转速为20转每分钟

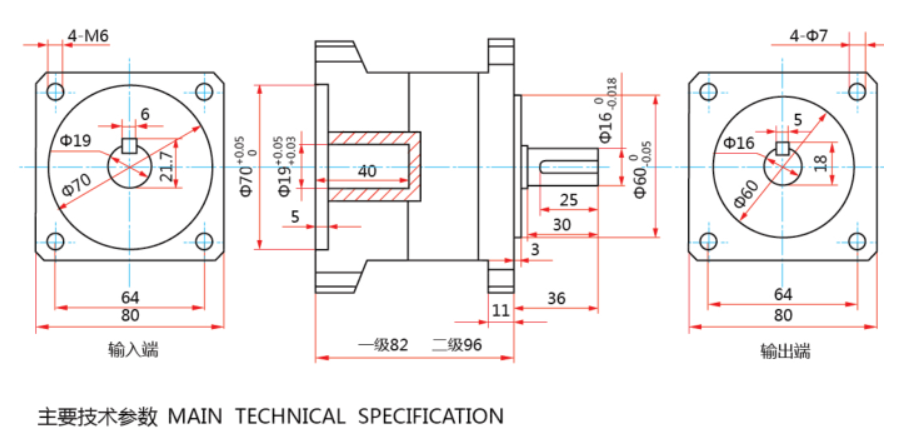

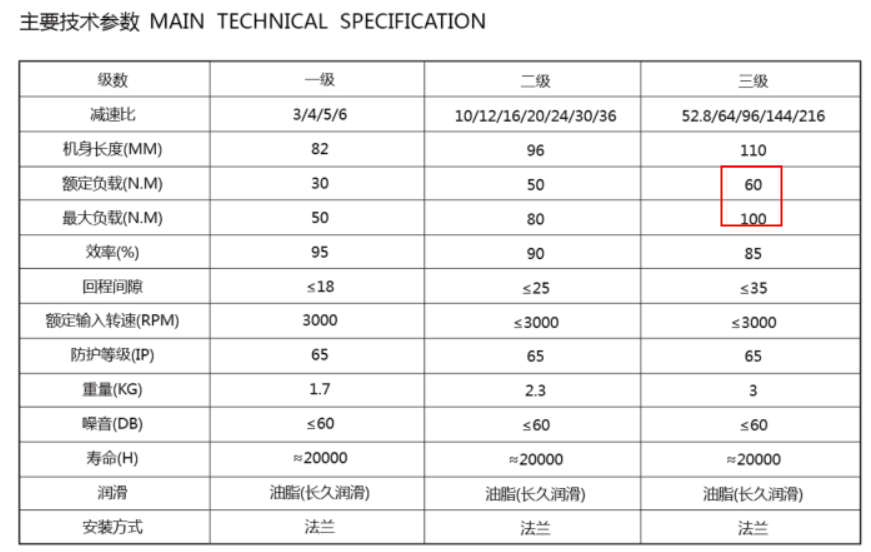

PX80N064S0为例减速比为1:64，额定承受输出扭矩为60NM，回程间隙≤20，可配80系列无刷电机使用，1500转的无刷电机加上1:64的减速机之后，转速可降低到每分钟二十三转左右，输出扭矩=电机扭矩1.6NM*64速比*80%效率=81.92NM大于减速机能耐承受的额定扭矩60NM，所以最终输出扭矩为60NM
那么如何给这款无刷电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。250W/24V=10.4A,选配的驱动电压输入为24V，电流大于峰值电流(10.4A的1.5倍左右)，选择ZM-6618（48V 18A）效果是比较好的.
ZM-6618高集成度高可靠性无刷直流(BLDC)电机控制器, 三相全桥，PWM 方波驱动控制,过流保护措施，过载时立即关断输出及时保护电机,纯硬件设计，高速度，高抗干扰能力,宽幅电压兼容 DC12-60V,低发热，大功率
上图为接线应用功能图 此款驱动器具有以下功能： 欠电压( ≤ 15V )、过压 60V 堵转 3 秒自动关断输出 霍尔错误保护 输出 18A，过流关断输出 支持内置电位器、外接电位器、模拟电压和 PWM 调速 带有使能、平滑切换方向、报警输出、速度反馈功能， 灵活配合常开、常闭控制系统 具有缓启动功能，避免电流过冲，有效保护电机 缓启动时间多档定制（0S、1S、3S、10S）默认 1S
