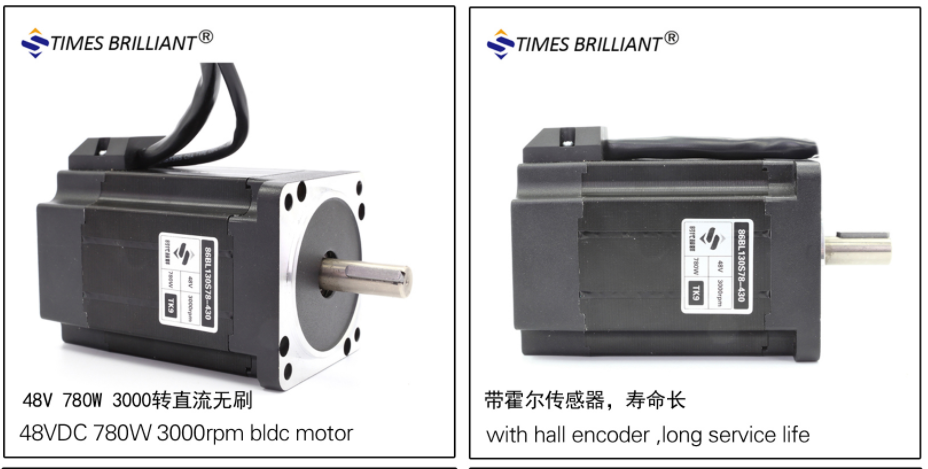

80BL130S78-430TK9是我公司新推出了一款直流无刷电 48V 785W 3000转，具体参数见下表，此款电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。可用于抽油烟机、抽水机等家用器具，以及电控制器、发动机等汽车领域。应用范围非常广泛。

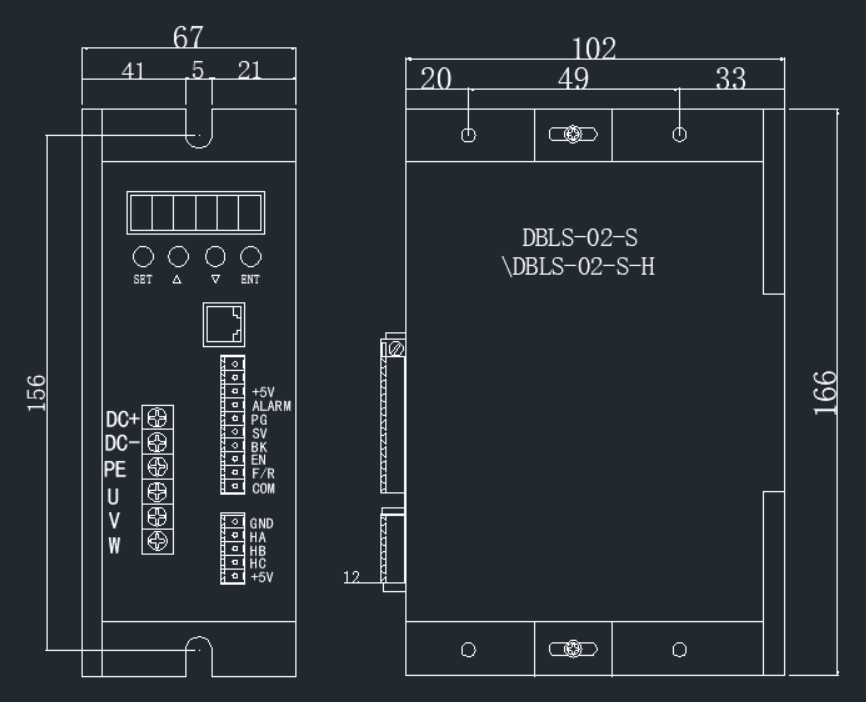

产品尺寸图如下：

可以搭配时代超群新款带数显调速调参数的直流无刷控制器DBLS-02-S，通过485通讯串口进行控制。可实现多台设备同步运行。

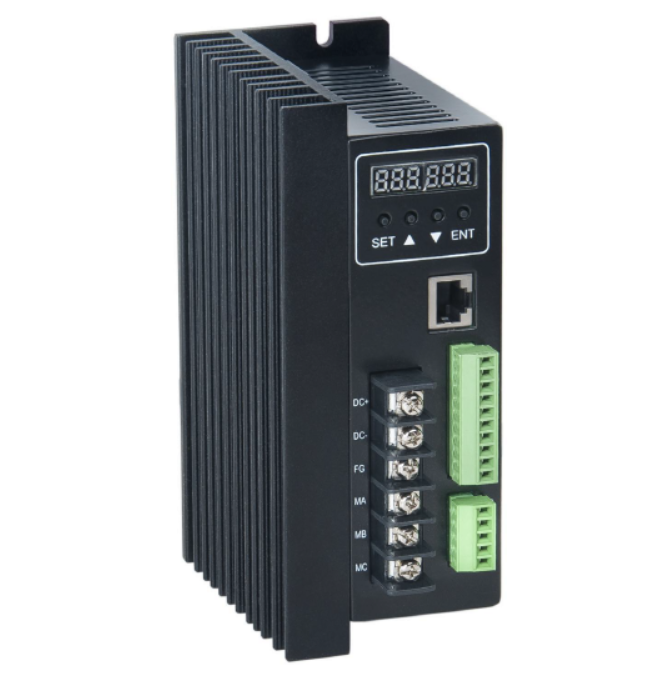

时代超群低压大电流直流无刷电机控制DBLS-02-S,驱动器电压24V-48V，30A，可以485通讯，可以有霍尔，或者无霍尔控制，带数字显示，带MODBUS,RS485

建议驱动48V1KW以内电机

产品特点

1 固定转速，直接短接SV 与+5V，启停GND 与EN 短接，这样直接运行驱动器设置转速。

2 电机要调速时，电位器（10K~100K）三根线接GND,SV,+5V, GND 与EN 短接控制启停。

3 驱动器24~48VDC，电压范围是10~60V，电流可定0~30A。

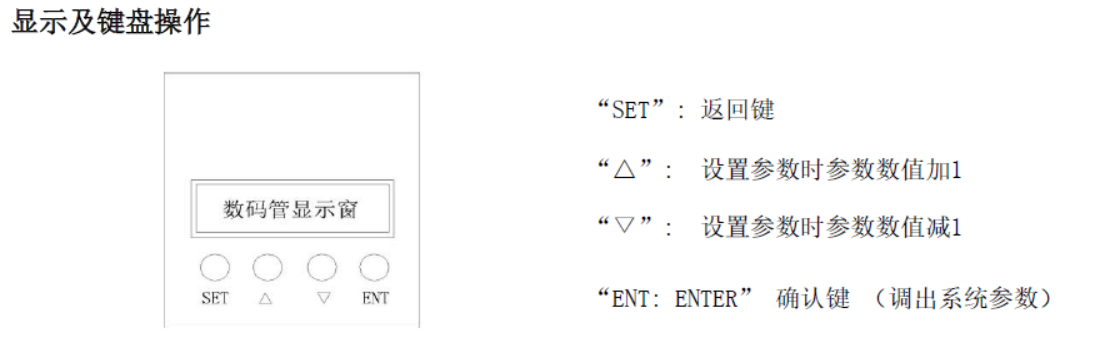

4.面板调速控制

本驱动器提供以下三种调速方式用户可任选一：

面板调速 : 在面板模式下，通过 +-调节来改变转速。

外部输入调速 :将外接电位器的 两个固定端分别于驱动COM 和+5v 一端 ，将调节一端 ，将调节接于 SV 端即可使用外接电位器 端即可使用外接电位器 (5K~100K) 调速 ,也可以通过其它的控制单元 (如 PLC 、单片机 等)输入模拟电压到 SV 端实现调速（相对于 COM ）,SV 端口的接受范围为 DC OV~+5V DC OV~+5V ，对应电 机转速为 0~ 额定转速。也可 使用外部数字信号调速：在 SV 与 COM 之间可以施加幅值为 5V ， 频率为 1KHz~2KHz 的脉宽数字信号（ PWM ）进行调速，电机转受其占空比线性节。

再就是485通讯控制

通讯模式采用标准Modbus协议，符合国家标准 GB/T 19582.1—2008。使用基于RS484双线制串行链路通讯，物理接口采用RJ45，端子定义见图。传输模式RTU，效验模式CRC，CRC起始字 FFFFH。数据模式8位异步串行，1停止位，无效验位，通讯速率为9600bps。

RS-485通讯可以通过驱动器RJ45连接器使用网线进行通讯。

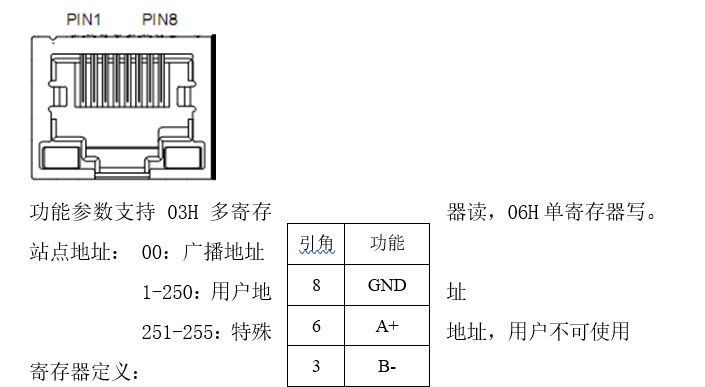

RJ45连接器的引脚定义如下：
