输入电子齿轮
(1) 电子齿轮比基本说明
通过电子齿轮可以定义输入到本装置的单位脉冲命令使传动装置移动任意
距离，上位控制器所产生的脉冲命令不需考虑传动系统的齿轮比、减速比或电

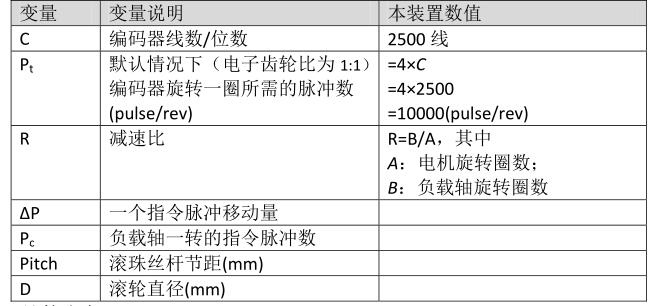

机编码器线数。下表是电子齿轮变量说明

计算公式：

将上面计算结果进行约分，并使分子和分母都小于或等于 32767 的整数值，
写入参数中。

电子齿轮比动态切换功能
驱动器提供 4 组电子齿轮分子 N，可以在线改变，由 DI 输入的 GEAR1、GEAR2 决定。
分母 M(参数 Pr030)都是一样的。
参数 Pr034 可用来设置动态电子齿轮应用模式，具体说明如下：
Pr034 设为 0 ： 禁止使用动态电子齿轮比切换，指令脉冲电子齿轮分子由 Pr029 设置；

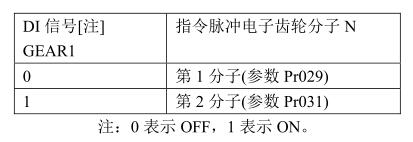

Pr034 设为 1： ：允许使用动态电子齿轮比切换，且指令脉冲电子齿轮分子由 DI 输入的 GEAR1
决定；

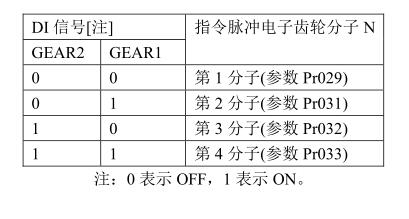

Pr034 设为 2： ：允许使用动态电子齿轮比切换，且指令脉冲电子齿轮分子由 DI 输入的 GEAR1、
GEAR2 决定。
