48V直流无刷电机80BL105S56-430TKS是我公司新推出了一款直流无刷电，电机电压310V，功率565W，额定转速为3000转，扭矩为1.8NM,具体参数见下表，常用于打磨，切削，钻孔等场合。

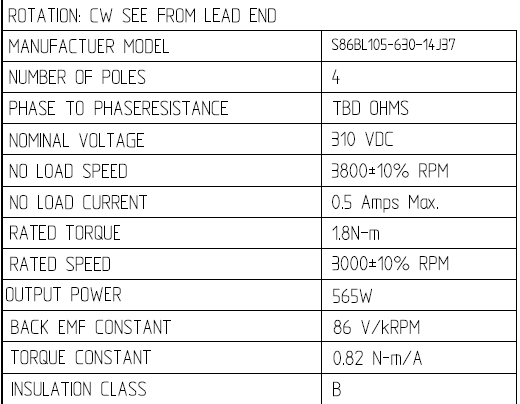

具体参数尺寸表如下：

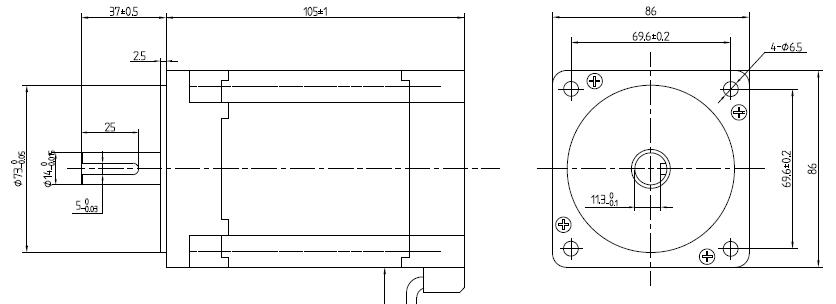

产品尺寸图如下：

接线定义如下：

可搭配无刷驱动器DBLS-07-S,交流电源供电，电压范围AC85~265VAC，连续输出电流3.5A,6位数显，可设置有霍尔或无霍尔控制方式，过载倍数大于2，可以使电机在低速下转速达到****，可实现485通讯控制，内部电位器，可以通过面板实现电机调速，也可外接电位器、模拟信号或PWM脉宽信号，实现外部速度控制，具有使能、方向、电机转速脉冲信号输出等功能，用户可以根据自身使用需求进行设置，具有过压、欠压、过流、过温、霍尔信号非法等故障报警功能，可以有效保护电机，适配电机750W以下无刷电机，

控制原理图

485通讯设置

通讯模式采用标准 Modbus 协议，符合国家标准 GB/T 19582.1—2008。使用基于 RS485 双线制串行链路通讯，物理接口采用一个 RJ45 端子，串行连接非常方便。传输模式 RTU，效验模式 CRC，CRC 起始字 FFFFH。数据模式 8 位异步串行，1 停止位，无效验位，支持通讯波特率（9600）。功能参数支持 03H 多寄存器读，06H 单寄存器写。

注意：如果需要通讯模式控制电机，必须在 MBUS 控制方式及内部控制端有效下进行。

通讯接线方法：

通过控制软件对参数进行设置：
