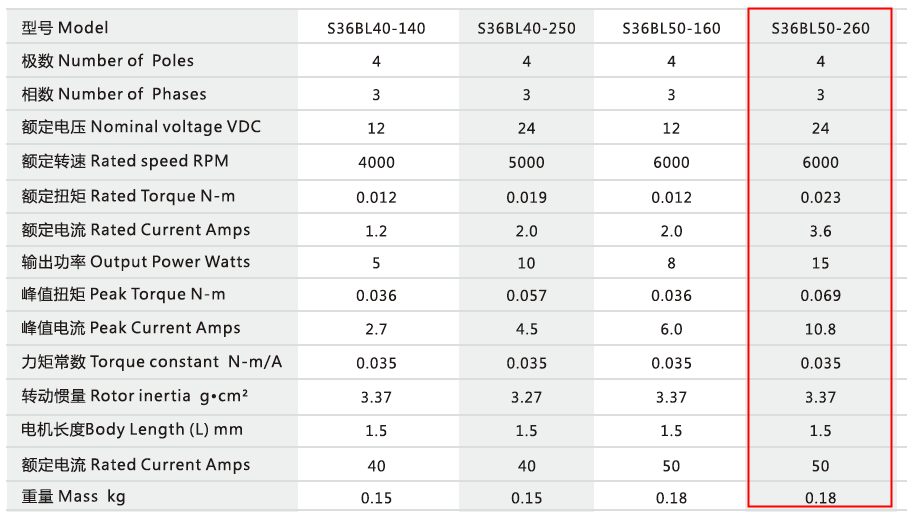

上图是时代超群一款微型直流无刷电机，可以用于电动车，玩具车，小型电器等高转速场合，电机电压24V，功率15W，转速6000转。额定扭矩0.023Nm，性能参数如下：
电器参数如下：
产品尺寸图如下：
线序定义如下:
可搭配ZM-6505高性能直流无刷控制器(驱动器)，此驱动具有体积小、可靠性高、寿命长、易于使用等特点。是一款高集成度高可靠性无刷直流(BLDC)电机控制器
驱动采用三相全桥，PWM方波驱动控制，具有过流保护措施，过载时立即关断输出及时保护电机，纯硬件设计，高速度，高抗干扰能力，宽幅电压兼容DC12-50V ，低发热，大功率
主要功能 l 欠电压(≤12V)、过压50V l 堵转3秒自动保护 l 霍尔错误保护 l 输出5A，过流关断输出 l 支持内置电位器、外接电位器、模拟电压和PWM调速 l 带有使能反转功能，灵活配合常开、常闭控制系统 l 具有缓启动功能，避免电流过冲，有效保护电机 l 缓启动时间多档定制（0S、1S、3S、10S）默认1S
本控制具有多重保护功能，在保护功能起作用后可采取正确方法解除保护。 1.欠压保护，驱动器供电电压低于11V时驱动器进入保护状态。解除此保护请先断电，将电源电压调高至12V后再通电。 2.过压保护，驱动器供电电压高于50V时驱动器进入保护状态。解除此保护请先断电，将电源电压调低至50V后再通电。 3.堵转保护，当电机堵转3秒后驱动器会关断输出并进入保护状态，此时应尽快将使能置低或关闭电源，待电机堵转问题解决后再重新通电。 4.霍尔错误保护，驱动器检测到霍尔错误后会关断输出并进入保护状态，此时应尽快将使能置低或关闭电源，排除霍尔错误后再重新通电。
