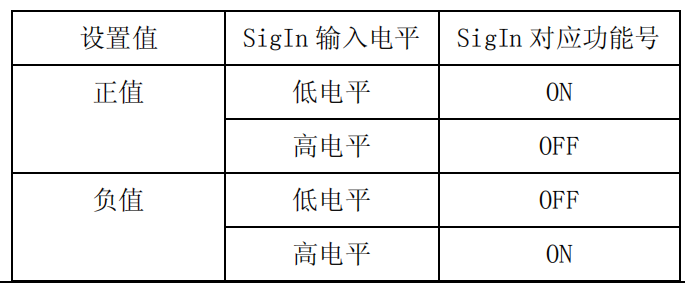

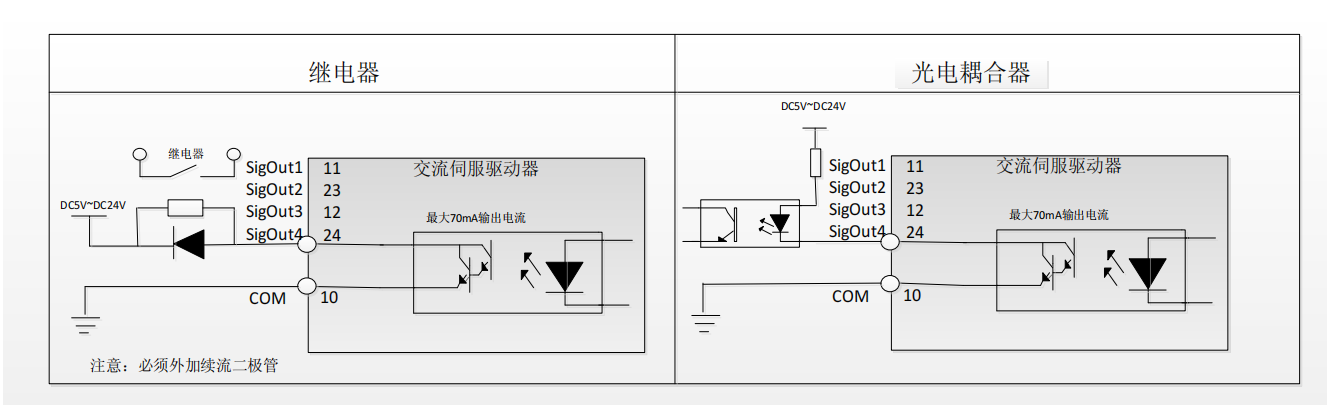

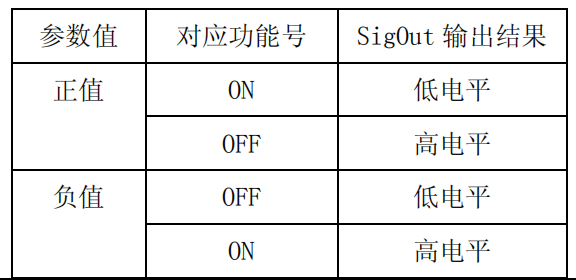

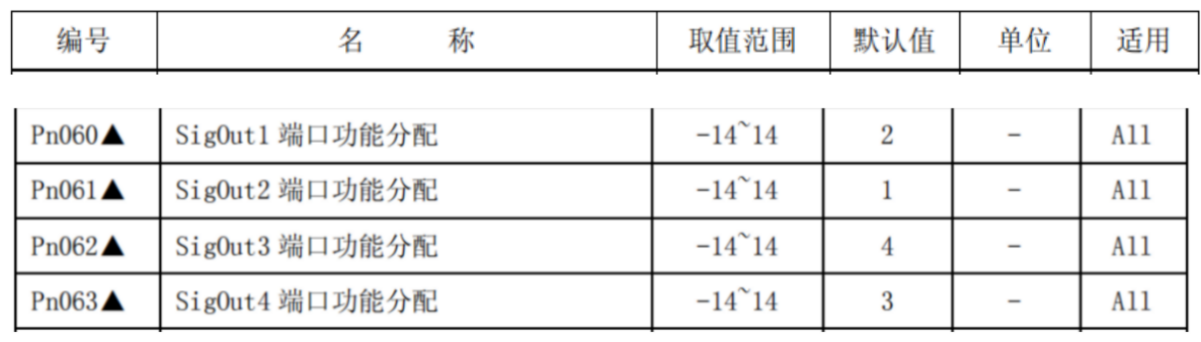

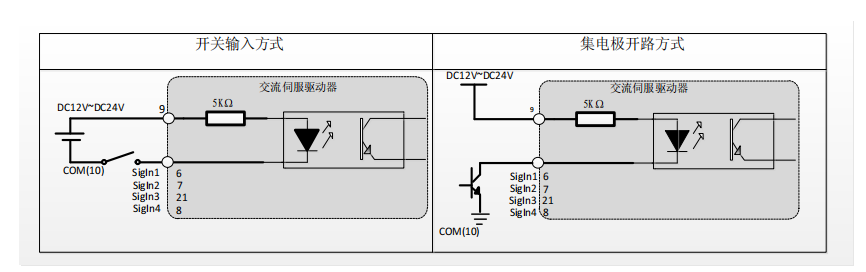

驱动器前面板如图所示: CN2 控制信号端子提供与上位控制器边接所需要的信号,使用 DB25 插座,如图所示: CN2 端口输入输出信号定义(标准版) 简单来说,CN2输入输出控制信号主要包括: ●4 个可编程输入(标准版) ●4 个可编程输出(标准版) 数字输入接口 输入信号,是指驱动器接收外部设备发送的信号实现控制,常用的如行程开关,启停开关等等(输入功能包括:伺服使能:引脚6;报警复位:引脚7;位置偏差清除:引脚21;脉冲输入禁止:引脚21) 简单接线图如图所示: 数字输出接口 输出信号是指驱动器发送给外部装置或设备(比如:伺服电机)信号来实现控制,即驱动器的内部指令(输出功能包括:伺服准备好:引脚11;报警检出:引脚23;定位完成:引脚12;紧急停止检出:引脚24) 接线图如图所示: 输入输出功能都要把9号引脚接到电源+24V,10号引脚接到-24,输入和输出都是24V低电平,用户需要哪些功能时,通过驱动器进行参数设置就可以了。参数设置列表如下: 系统控制参数 输入具体功能分配参照 SigIn功能详解表 SigIn输入端口-1~-31 功能号是 1-31 功能号相应的负逻辑, 功能相同,有效电平相反。 输出具体功能分配参照 SigOut 功能详解表。
|
