CN2 控制信号端子提供与上位控制器边接所需要的信号，使用 DB25插座，如图所示：

当用户需要需要模拟量控制时，只需外接引脚25，引脚13即可，常用模拟量控制外接电位器可以实现速度或者力矩控制，（这个取决于驱动器使用的工作模式时速度模式还是力矩模式）电压输入范围-10V~+10V

CN2 端口信号定义(标准版)

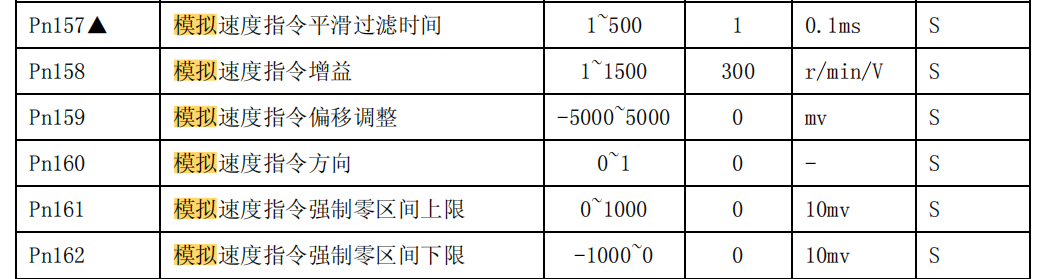

模拟指令相关的参数

速度控制模拟指令如图：

参数设置可以实现多段速控制

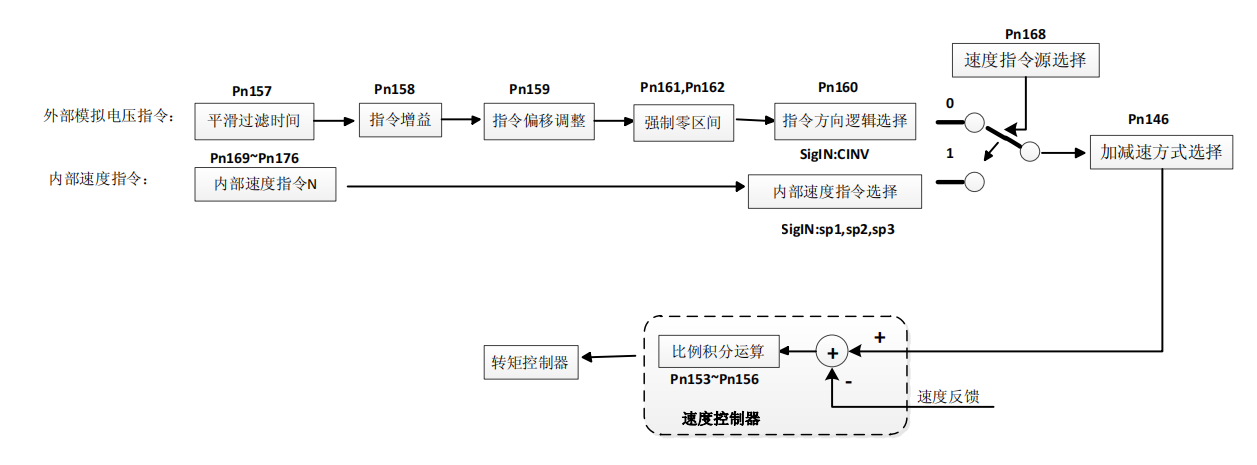

速度控制结构图

转矩控制模拟指令如图：

参数设置可以实现内部转矩控制

转矩控制结构图
