CS10-3ZX控制器输入电压改成12V供电电路板改线方法（LHC）

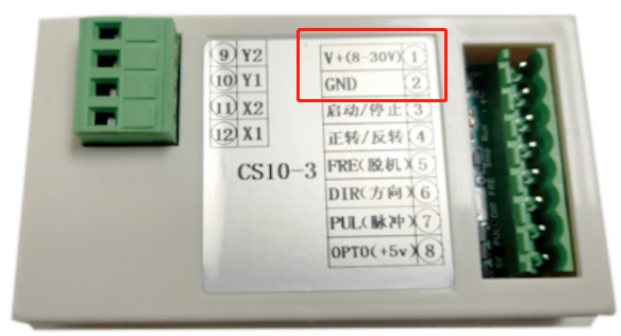

CS10-3的版本升级后，由原来的供电电压8-30V 提升到了12-50V ，这样客户收到后，电压12V或者低于12V的时候，控制器无法工作，电压调整到15V后才能工作，我们针对这样的情况将电路板进行一下改装，满足电压在12V的情况下可以使用，方法介绍如下：

拆开后盖，打开后盖看到电路板

将4R70电阻拆掉，见下图

然后用一根小于0.3平方的导线将78M050RKL02的左端引脚和M7 二极管的引脚连接起来见下图：

这样电压12V的时候就能用了。
