T3M伺服驱动器是针对数控车床、铣床、磨床、加工中心及其他自动化产业机械的伺服轴的用户专门设计的一款驱动，选用新型工业级IPM模块，过载驱动能力强，控制接口采用机床行业主流定义方式，可实现替换迈信控制接口。控制接口如图中标注：

驱动器规格及性能参数如下表：

注：T3x本次指代T3M系列伺服驱动器

T3M系列(220V 伺服)制动电阻配置表

(标准 220V 伺服含内置电阻，根据负载情况可选配外接制动电阻)

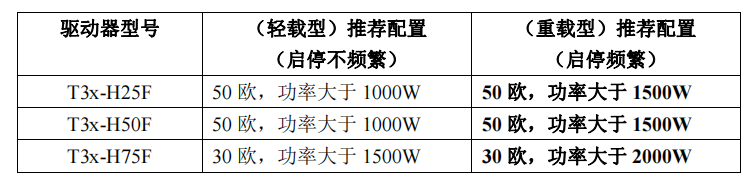

T3M系列(380V 伺服)制动电阻配置表

(标准 380V 伺服不含内置电阻，必须外接制动电阻，定制型号除外)

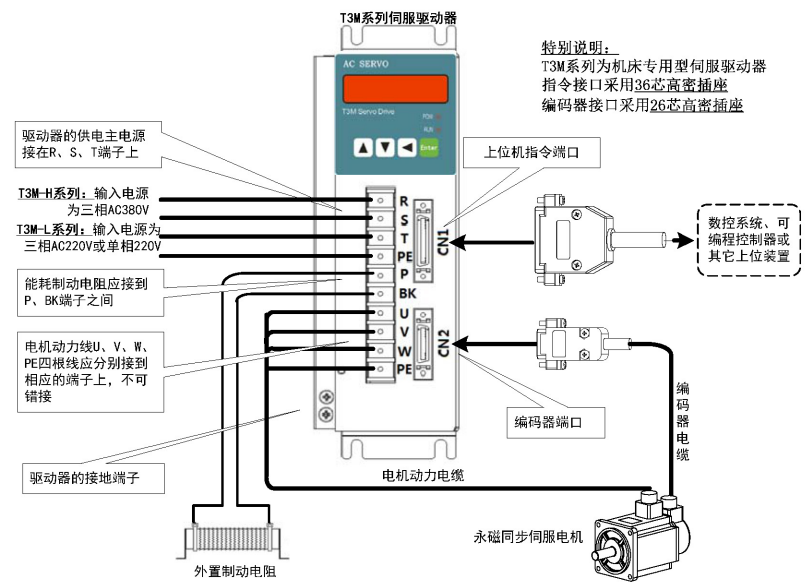

前面板端子接线示意图

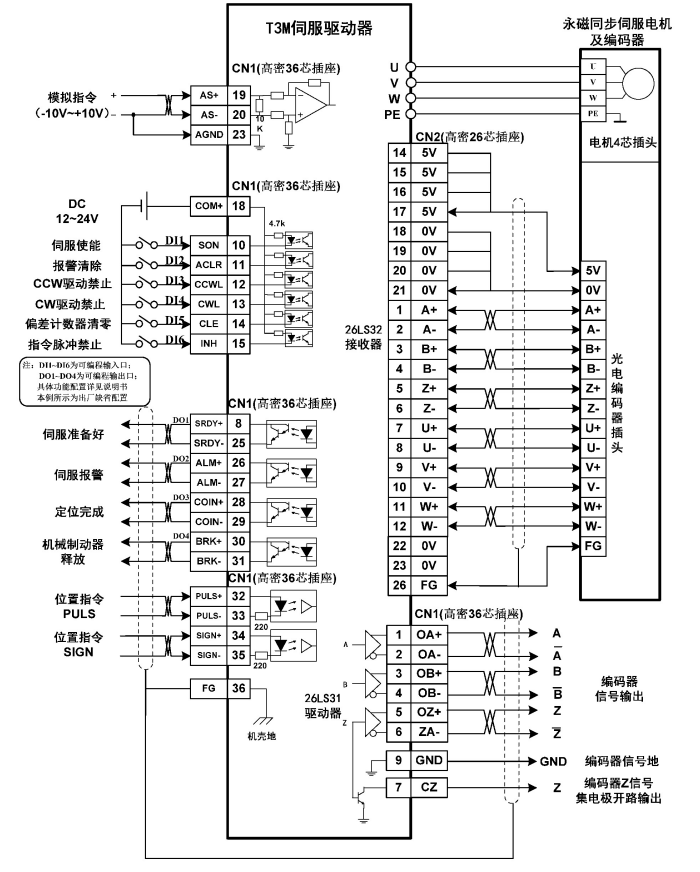

控制端口 CN1 和编码器端口 CN2 连接图

特别注意：

如果脉冲指令信号是 24V 电源，则必须在 PULS-、SIGN-处串接电阻 2K、5%、0.25W，否则有可能损坏脉冲指令端口。
