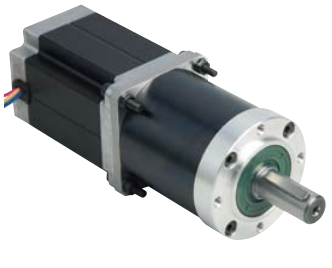

上图为时代超群60系列减速步进电机，采用了60HBP65AL4-TK0两相混合式步进电机搭配10速比圆形法兰行星减速机，这款减速步进电机非常节省空间,可靠耐用,承受过载能力高,振动小,噪音低。

步进电机步距角1.8°，扭矩1.56N.m，电流2A，机身高67MM，轴径Φ8MM，D轴，出轴长22mm。法兰宽60MM，此款步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。

加减速机输出扭矩=1.56NM*10速比*80%效率=12.4NM，当然步进电机转速越高扭矩越小，减速机能承受的额定输出扭矩在6NM左右，所以这个搭配一般可以维持电机额定输出在6NM左右的力度

减速机多种速比可选，输出效率可达80%。运行效果稳定。减速电机经过精密加工,确保轴平行度和定位精度,、产品采用了系列化、模块化的设计思想,有广泛的适应性,本系列产品有极其多的电机组合、安装位置和结构方案,可按实际需要选择任意转速和各种结构形式。

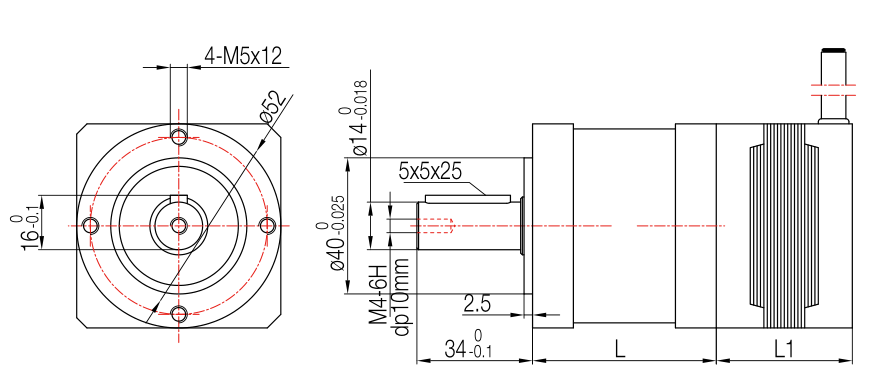

产品尺寸图如下

不同组合方式输出的扭矩不尽相同，具体计算方法发如下：

输出扭矩=电机扭矩*减速比*效率＞实际需要的扭矩≤减速机能承受的额定扭矩

注意：好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和****输出转矩。

可搭配数字式驱动器ZD-2HD542，此款驱动采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升。

ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128细分任选脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。脉冲信号电压为DC5-24V； 适合于各种转速，尤其是高转速运转，噪音低，扭矩大，振动小，适合于雕刻机、切割机、拉线机、喷涂机、绘图仪、各种数控机床、打标机、推杆机等各种小型自动化设备使用。
