ZM-6618无刷驱动器三挡开关控制正传停止反转接线方法（LHC）

ZM6618驱动器三挡自锁开关控制无刷电机  正传  停止  反转 ，电机正反转需要外接电路，EN使能和DR方向之间需要串接一个电子元器件 二极管。

接线方法：

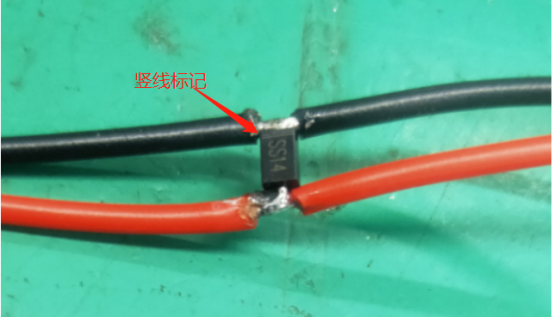

二级管的焊接方法见下图：

这个二极管有方向要求，红线电流可以向黑线方向流入，黑线的电流不可以流向红线方向，所以二极管的3根竖线的一端要连接到黑线那端，见上图：

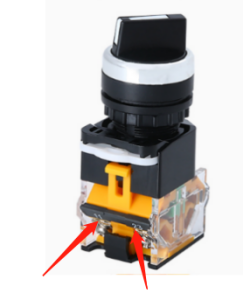

三挡开关的端子座有4个螺丝，分别有标号，11  12  23  24  见下图：

接驱动器端：

红线接驱动器  EN （使能）黑线接驱动器DR （方向）

接开关端：

红线接24脚  黑线接12脚  对面的11脚和23脚并联一根线接到驱动器的V-端口上。

驱动器的SW1 是内部外部运行模式的切换  SW2  是使能的模式切换，此功能需要把SW2拨到0N状态。
