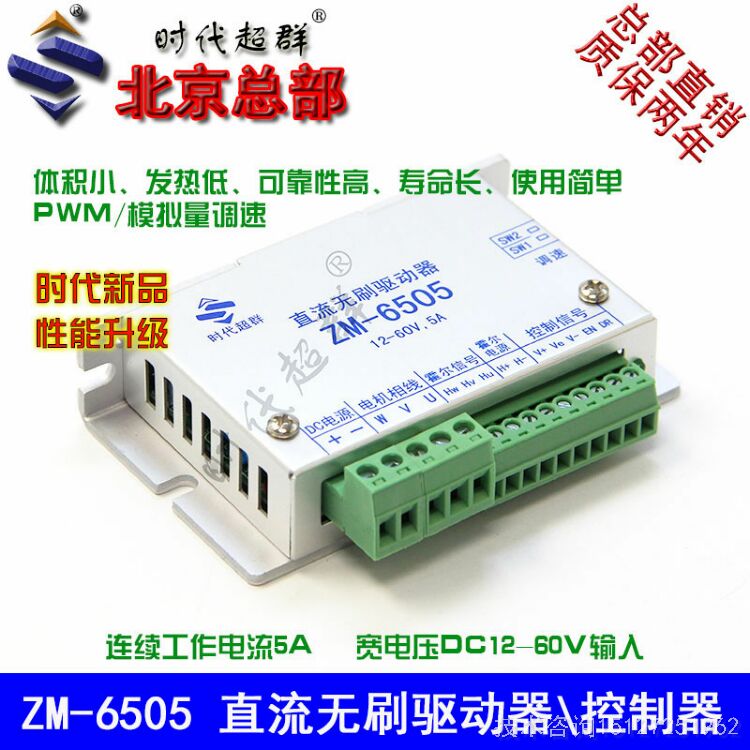

产品特点
 高集成度高可靠性无刷直流(BLDC)电机控制器
 三相全桥，PWM 方波驱动控制
 过流保护措施，过载时立即关断输出及时保护电机
 纯硬件设计，高速度，高抗干扰能力
 宽幅电压兼容 DC12-50V
 低发热，大功率

主要功能
 欠电压( ≤ 12V )、过压 50V
 堵转 3 秒自动关断输出
 霍尔错误保护
 输出 5A，过流关断输出

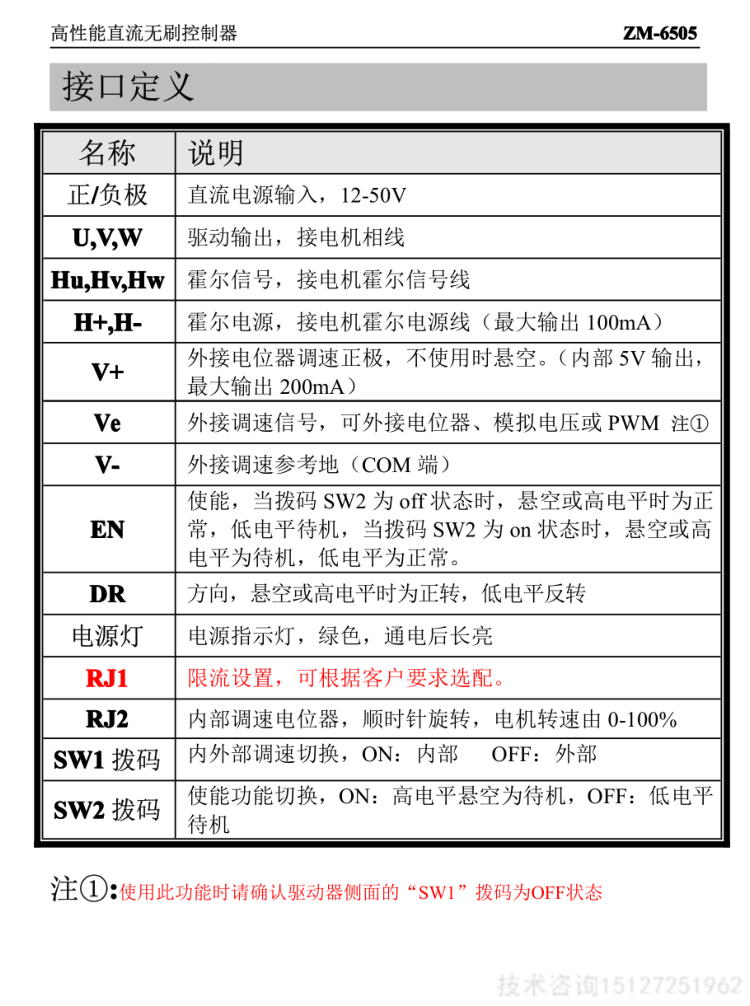

 支持内置电位器、外接电位器、模拟电压和 PWM 调速
 带有使能反转功能，灵活配合常开、常闭控制系统
 具有缓启动功能，避免电流过冲，有效保护电机
 缓启动时间多档定制（0S、1S、3S、10S）默认 1S

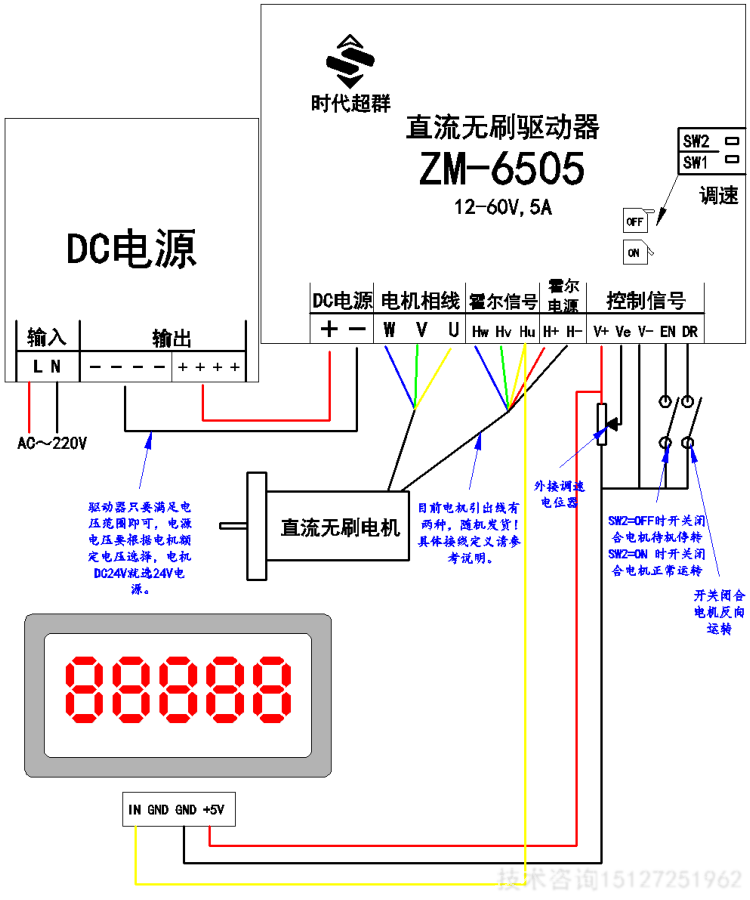

外接PWM信号调速， V- 为参考地， Ve 接PWM信号，PWM电压幅
值为5V，频率为1-10KHz， 接线示意及占空比 - 输出对应图如下：

注意！ 内外部切换拨码 SW1 只
对调速信号起作用， ， 无论是使用内
部电位器控制电机转速， ， 还是外接
调速信号控制电机转速， ， 控制信号
侧方向、使能信号均受控。 Ve 调
压 速信号****工作电压 24V， ， 调速范
围 围 0.8V-4.6V ，这主要是适应 PLC
用户不需要接限流电阻。
