PLC与变频器RS-485通信方法

变频器与PLC进行RS-485通信连接后，可以接收PLC通过通信电缆发送过来的命令，如果有多台变频器与PLC进行RS-485通信连接，必须给每台变频器设置站号（使用参数Pr. 117，o～31），PLC向某台变频器发送命令数据时，数据的首端为站号。

优点：硬件简单、造价****，可控制32台变频器

缺点：编程工作量较大

1、单台变频器与PLC的RS-485通信连接

两者在链接时，一台设备的发送端子（+\-）应分别与另一台设备的接收端子（+\-）连接，接收端子（+\-）应分别与另一台设备的发送端子（+\-）连接。

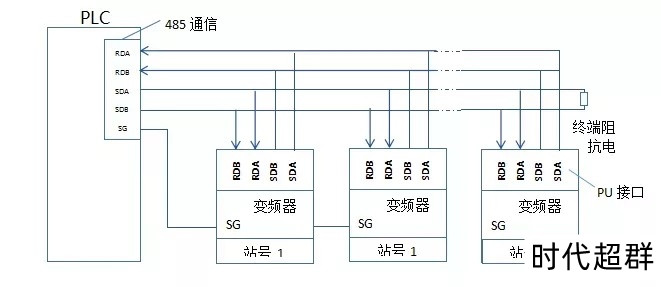

2、多台变频器与PLC的RS-485通信连接

它可以实现一台控制多台变频器的运行
