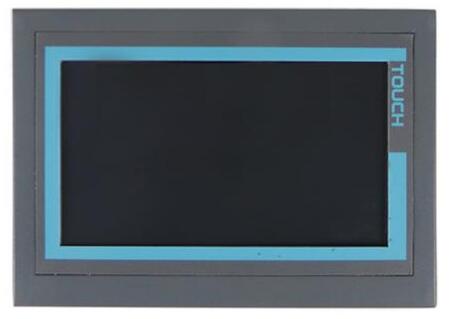

CM80可编程控制器控制参数(JH)
2022年6月24日




参数设置
系统正常工作时参数的设置,包括控制参数、速度参数、输入参数、输出参数和
程序参数。进入界面需先登录用户

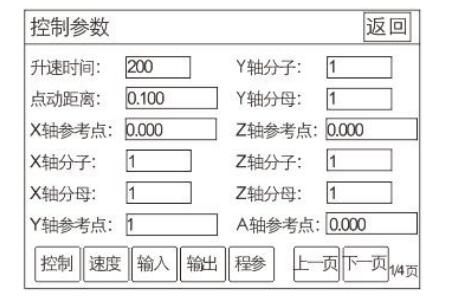

控制参数






升速时间:电机升速时间,电机会以启动速度运行经过设定的升速时间后,运行
到设定的 F 值速度(单位:毫秒)
点动距离:手动模式下,点动增量数值
X 轴参考点:手动模式下,按下清零按钮,将当前坐标清空并显示为此设定数值,
或回机械零碰到开关停止时显示此设定数值
X 轴分子:X 轴电子齿轮分子(取值范围 1-99999)
X 轴分母:X 轴电子齿轮分母(取值范围 1-99999)
Y 轴参考点:手动模式下,按下清零按钮,将当前坐标清空并显示为此设定数值,
或回机械零碰到开关停止时显示此设定数值
Y 轴分子:Y 轴电子齿轮分子(取值范围 1-99999)
Y 轴分母:Y 轴电子齿轮分母(取值范围 1-99999)
Z 轴参考点:手动模式下,按下清零按钮,将当前坐标清空并显示为此设定数值,
或回机械零碰到开关停止时显示此设定数值
Z 轴分子:Z 轴电子齿轮分子(取值范围 1-99999)
Z 轴分母:Z 轴电子齿轮分母(取值范围 1-99999)
A 轴参考点:手动模式下,按下清零按钮,将当前坐标清空并显示为此设定数值,
或回机械零碰到开关停止时显示此设定数值
A 轴分子:A 轴电子齿轮分子(取值范围 1-99999)
A 轴分母:A 轴电子齿轮分母(取值范围 1-99999)



X 轴间隙:X 轴反向间隙值(根据设备实际测量获得)
Y 轴间隙:Y 轴反向间隙值(根据设备实际测量获得)
Z 轴间隙:Z 轴反向间隙值(根据设备实际测量获得)
A 轴间隙:C 轴反向间隙值(根据设备实际测量获得)
X 轴回零模式:回机械零的两种方式,☑ 经过开关,□不过开关
Y 轴回零模式:回机械零的两种方式,☑ 经过开关,□不过开关
Z 轴回零模式:回机械零的两种方式,☑ 经过开关,□不过开关
A 轴回零模式:回机械零的两种方式,☑ 经过开关,□不过开关
X 轴软限位使能:☑ 功能有效,□功能无效,决定系统是否开启软限位功能
Y 轴软限位使能:☑ 功能有效,□功能无效,决定系统是否开启软限位功能
Z 轴软限位使能:☑ 功能有效,□功能无效,决定系统是否开启软限位功能
A 轴软限位使能:☑ 功能有效,□功能无效,决定系统是否开启软限位功能
X 轴正限位:X 轴软限位的正向坐标
Y 轴正限位:Y 轴软限位的正向坐标
Z 轴正限位:Z 轴软限位的正向坐标
A 轴正限位:A 轴软限位的正向坐标
X 零开机启动:☑ 功能有效,□功能无效,决定开机时系统优先运行回机械零动作
Y 零开机启动:☑ 功能有效,□功能无效,决定开机时系统优先运行回机械零动作
Z 零开机启动:☑ 功能有效,□功能无效,决定开机时系统优先运行回机械零动作
A 零开机启动:☑ 功能有效,□功能无效,决定开机时系统优先运行回机械零动作
开机回零顺序 1:多轴回机械零时,决定第一个回机械零的轴,0 X 轴,1 Y 轴,2 Z 轴,3 C 轴
开机回零顺序 2:多轴回机械零时,决定第二个回机械零的轴,0 X 轴,1 Y 轴,2 Z 轴,3 C 轴
开机回零顺序 3:多轴回机械零时,决定第三个回机械零的轴,0 X 轴,1 Y 轴,2 Z 轴,3 C 轴
开机回零顺序 4:多轴回机械零时,决定第四个回机械零的轴,0 X 轴,1 Y 轴,2 Z 轴,3 C 轴
手脉增量:外接手脉移动的最小距离,单位微米
