CM80可编程控制器速度参数(JH)
2022年6月24日

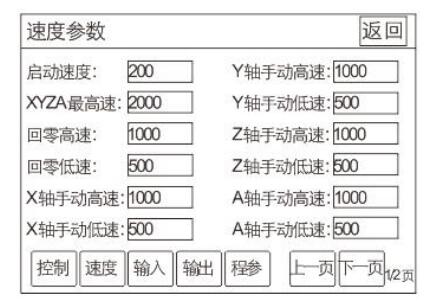

速度参数






启动速度:电机启动时,会以此速度运行,在升速时间内运行至程序设定中的 F值速度
XYZA ****速:系统运行时,合成速度 F 不会超过此速度
回零高速:回机械零时的高速,回机械零时,首先以回零高速运行
回零低速:回机械零时的低速,回机械零时,首先以回零高速运行,碰到机械零开关后再以回零低速运行
X 轴手动高速:手动模式下,X 轴电机高速时的速度
X 轴手动低速:手动模式下,X 轴电机低速时的速度
Y 轴手动高速:手动模式下,Y 轴电机高速时的速度
Y 轴手动低速:手动模式下,Y 轴电机低速时的速度
Z 轴手动高速:手动模式下,Z 轴电机高速时的速度
Z 轴手动低速:手动模式下,Z 轴电机低速时的速度
A 轴手动高速:手动模式下,A 轴电机高速时的速度
A 轴手动低速:手动模式下,A 轴电机低速时的速度

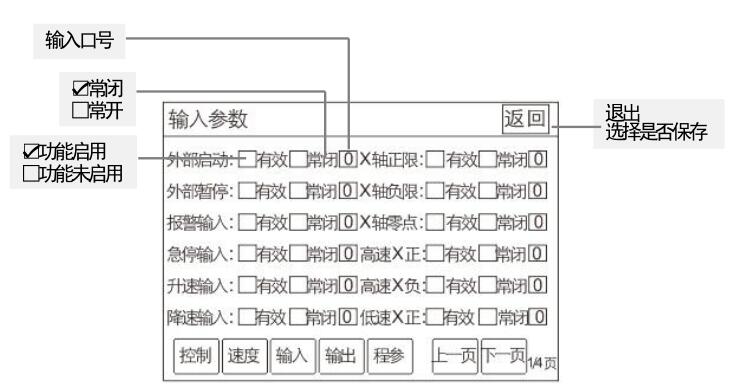

输入参数
外部启动:外部开关启动程序功能的设定
外部暂停:外部开关暂停功能的设定
报警输入:报警信号的输入设定
急停输入:急停信号的输入设定






升速输入:外部开关进给轴速度倍率升速按钮设定
降速输入:外部开关进给轴速度倍率降速按钮设定
X 轴正限:X 轴的正限位设定
Y 轴负限:X 轴的负限位设定
X 轴零点:X 轴零点开关的设定
高速 X 正:X 轴手动高速正向转动外部开关的设定
高速 X 负:X 轴手动高速反向转动外部开关的设定
低速 X 正:X 轴手动低速正向转动外部开关的设定
低速 X 负:X 轴手动低速反向转动外部开关的设定
X 零启动:外部开关启动 X 轴回机械零功能设定
Y 轴正限:Y 轴的正限位设定
Y 轴负限:Y 轴的负限位设定
Y 轴零点:Y 轴零点开关的设定
高速 Y 正:Y 轴手动高速正向转动外部开关的设定
高速 Y 负:Y 轴手动高速反向转动外部开关的设定
低速 Y 正:Y 轴手动低速正向转动外部开关的设定
低速 Y 负:Y 轴手动低速反向转动外部开关的设定
Y 零启动:外部开关启动 Y 轴回机械零功能设定
Z 轴正限:Z 轴的正限位设定
Z 轴负限:Z 轴的负限位设定



Z 轴零点:Z 轴零点开关的设定
高速 Z 正:Z 轴手动高速正向转动外部开关的设定
高速 Z 负:Z 轴手动高速反向转动外部开关的设定
低速 Z 正:Z 轴手动低速正向转动外部开关的设定
低速 Z 负:Z 轴手动低速反向转动外部开关的设定
Z 零启动:外部开关启动 Z 轴回机械零功能设定
A 轴正限:A 轴的正限位设定
A 轴负限:A 轴的负限位设定
A 轴零点:A 轴零点开关的设定
高速 A 正:A 轴手动高速正向转动外部开关的设定
高速 A 负:A 轴手动高速反向转动外部开关的设定
低速 A 正:A 轴手动低速正向转动外部开关的设定
低速 A 负:A 轴手动低速反向转动外部开关的设定
A 零启动:外部开关启动 A 轴回机械零功能设定
