SD300系列伺服0 段参数详解Pr019-25(JH)
2022年6月24日







参数值越大,检测越平滑,参数值越小,检测响应越快,太小可能导致产生
噪声;太大可能导致振荡。






前馈可减小位置控制时的位置跟踪误差,设置为 100 时,任何频率的指令脉
冲下,位置跟踪误差总是 0。
参数值增大,使位置控制响应提高,过大会使系统不稳定,容易产生振荡。






对位置环前馈量的滤波,作用是增加前馈控制的稳定性。






速度控制时,设置速度指令的来源。
参数意义:
0:模拟量速度 1:内部多段速度< 8 个可选 Pr137~Pr144 >
2:模拟量+内部多段速度 3:脉冲速度
具体含义如下:
0:模拟量速度指令,由模拟端口 AS+、AS-输入。

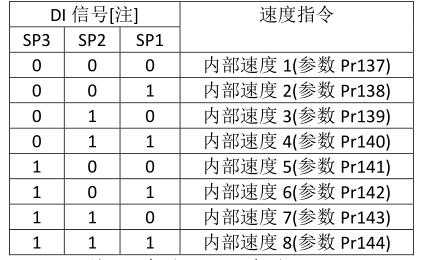

1:内部速度指令,由 DI 输入的 SP1、SP2、SP3 决定:






注:0 表示 OFF,1 表示 ON。
2:模拟量速度指令+内部速度指令:






注:0 表示 OFF,1 表示 ON。
