时代超群YZ系列低压伺服电机产品规格及接线-YNN
2022年6月29日


40/60低压伺服电机额定转速3000RPM,****转速1RPM,电机编码器采2500线编码器,特别适合需要高转速,低噪音的场合。

40系列低压交流伺服电机




60系列低压交流伺服电机


60低压48V 600W电机尺寸图

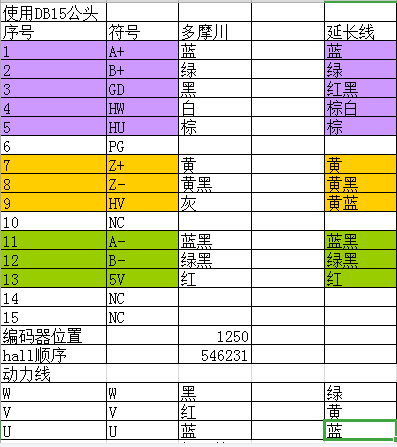

电机线、编码器线线序定义


正常情况下,电机线和霍尔线已接好端子及插头,直接接驱动器就可以,实物图如下:




适配驱动器


驱动器接口

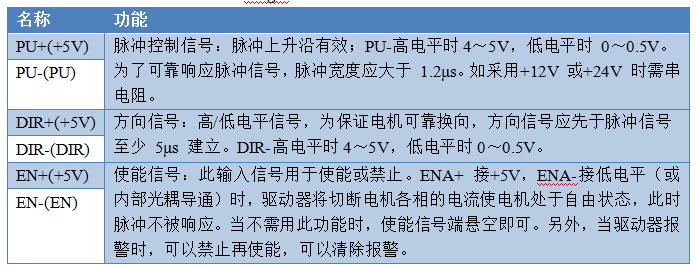

控制信号接口(驱动器上标识:Singal


注:使用脉冲信号控制时,使能信号端(EN)可以不接。

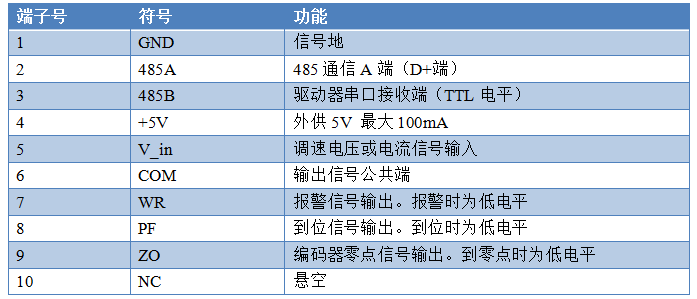

通信与输出信号接口(驱动器上标识:Uart




可以通过专用485电缆连接 PC 机。通过提供的上位机软件可以设置驱动器参数,和测试驱动器,并提供一些诊断信息,来排除驱动器故障。

注:1脚为下排左边第一个引脚,6脚为上排左边第一个引脚。


驱动器典型接线图


驱动器5 种控制方式的接线方法,上电后只能选择其中一种控制方式,用户可以根据自身的使用需求进行选择。
