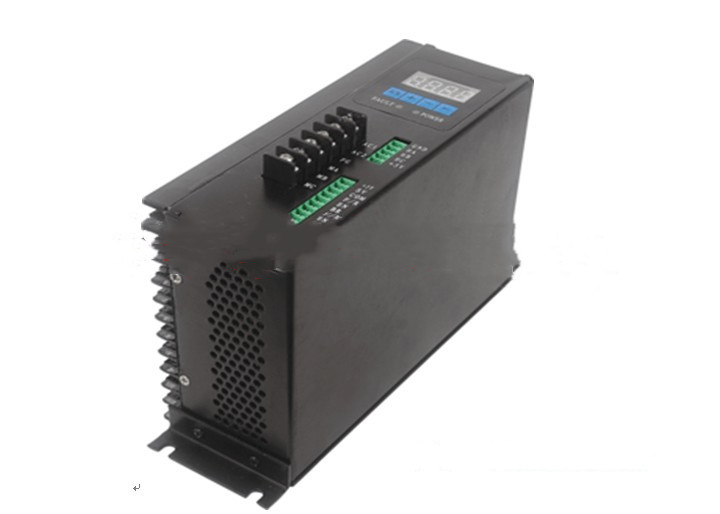

大功率的无刷驱动器的功能ZYC
2023年5月6日

    大家在选择大功率的无刷驱动器的时候对于功能不是很了解,下面由小编为大家介绍一下分为以下几点:


(1)调速方式

本驱动器提供以下三种调速方式用户可任选一种:

模拟电压调速可将外部电位器的两个固定端分别接于驱动器的控制信号端口的+5V和COM端,将调节端接于SV端即可使用外接电位器(10K~100K)调速,也可以通过其它的控制单元(如PLC.单片机等)输入模拟电压到SV端实现调速(相对于COM),SV端口的接受范围为DC 0V~+5V,对应电机转速为0~额定转速。

也可使用外部数字信号调速:在SVGND之间可以施加幅值为5V,频率为1KHz~2KHz的脉宽数字信号(PWM)进行调速,电机转速受其占空比线性调节。

在面板控制模式下,当电机没有运转时,通过设定系统参数设定电机运转的目标转速。在电机运转过程中,可以按面板上的“+”键和“-”键调整转速值,设定转速后按下“ENTER”键,运转转速会跟踪到设定转速。

(2)电机运行/停止控制(EN

通过控制端子EN相对于COM的通断可以控制电机的运行和停止。当与端子接通时电机运行反之电机停止。使用运行/停止端控制电机停止时,电机根据面板设置的启动时间启动、停车,其运动规律受负载惯性影响。

(3)电机正/反转控制(F/R

通过控制端子F/R与端子COM的通断可以控制电机的运转方向。当F/R与端子COM不接通时,电机顺时针运行(面对电机轴),反之则电机逆时针方向运转:当电机处于运转状态进行 正/反转选择切换时,电机会自动先停车然后再以反方向启动运转。

(4)制动停机(BR

通过控制端子BR与端子COM的通断可以控制电机的制动停机。当控制端子BK与端子COM断开时,电机运行,接通时电机制动停止,制动停机比自然停机快,具体停机时间与用户系统的负载惯量有关。

(5)电机转速信号输出(PG

速度脉冲输出,该端口为OC输出(30V/10mA max)。PG端应与电源之间接3KΩ~10KΩ上拉电阻。该端将输出频率F(HZ)与电机转速N(RPM)的关系如下:F=N * P / 60,其中P为电机极对数,即电机每转输出的脉冲为电机的极对数。

(6)报警输出

驱动器报警输出,该端口为OC输出(30V/10mA max)。报警输出端与电源之间接3KΩ~10KΩ上拉电阻。报警时该端与GND导通(低电平),同时驱动器自行停止工作处于报警状态。

                 需要更多的配套服务拨打下方的联系方式
