CS10-3ZX脉冲发生器是在CS10-3基础上升级版，供电电压12-50VDC,可以控制步进电机、伺服电机，电机转速4000转/分钟，无极可调，外接启停，方向可以实现外部控制，具有调速，往返，定时，定长等功能，四位数显，运行状态或停止状态显示当前转速值，单位为转/分钟。设置状态显示设置的状态或参数值。对于使用低压伺服电机用户来说，可以直接连接在同一个48V电源上，不需要单独给控制器接电源，节省了部分使用空间。

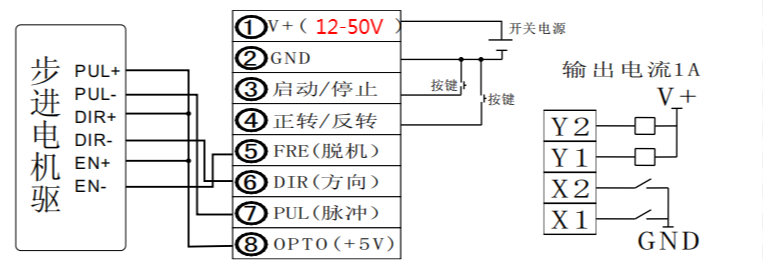

控制器接线图

参数设置方法

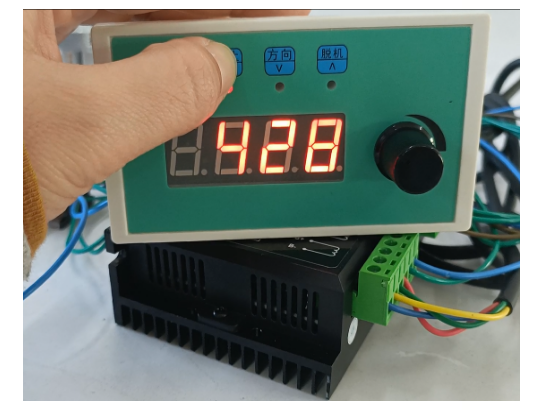

电机在停止状态 长按停止/SET键，进入设置参数模式,按方向/ν进行参数模式切换，可以对电机的加速度（ACC）、细分（tAb）、运行模式（run）、控制模式（ModE）、****转速（HSP）等进行设置，确定要设置的参数（ACC/tAb/run/in_S/ModE/HSP,按方向/ν 进行参数设置模式切换）, 按 停止/SET 确定 ，按方向/ν、脱机/∧键增减值，数值确定好按停止/SET 键确定，再按脱机/∧键退出设置，自动回到显示转速的状态；

详细参数设置方法可参考http://www.zgbjdj.com/news2.asp?id=17755
