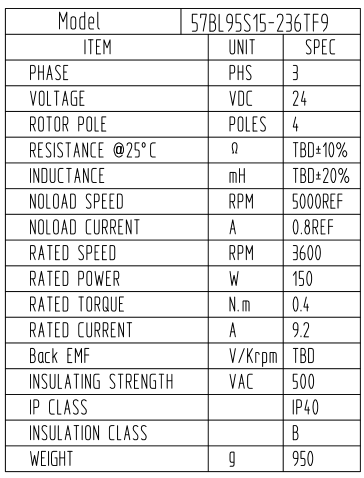

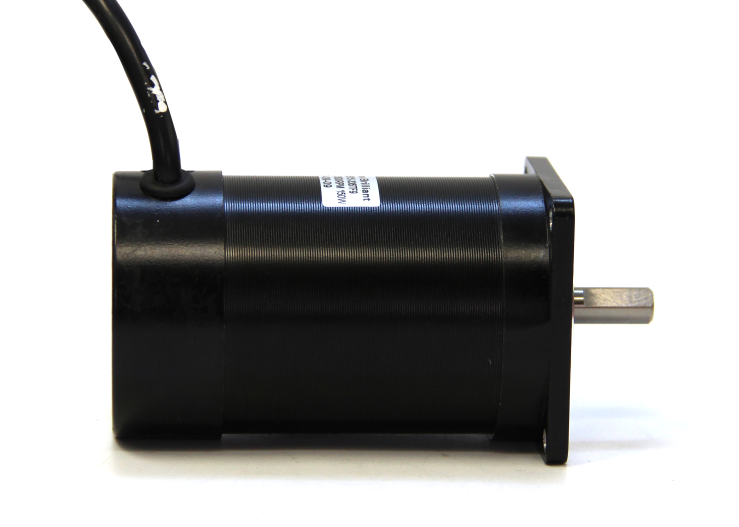

上图是客户订购的一套150W直流无刷电机无霍尔的，57BL75S15-236TF9，电机电压24V，功率150W，额定转速3600转，额定扭矩0.4NM,电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能，具体参数如下。

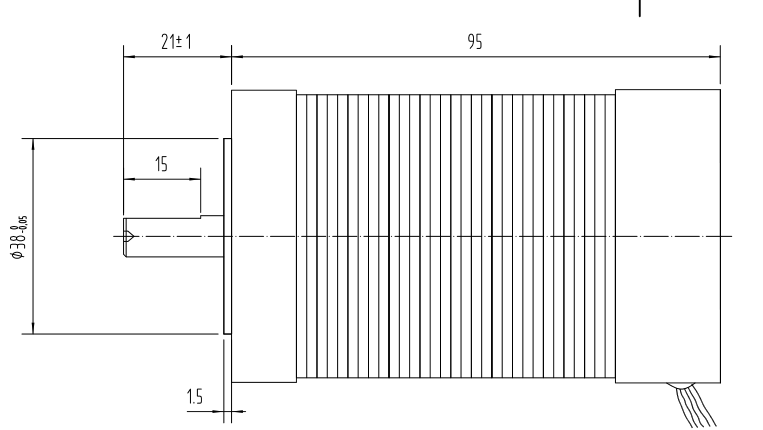

产品尺寸图如下：

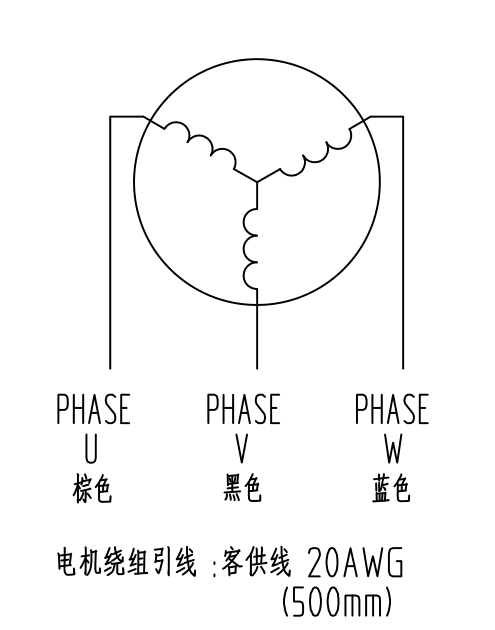

UVW线序图如下

可以搭配有无霍尔都可以使用的直流无刷驱动器ZM-6510A

ZM-6510A 直流无刷电机驱动器是我公司****推出的产品，本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下，电源电压在 DC18V~50V 以内 （面板标称 DC24V~48V ）的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

通过手持盒，调试成无霍尔模式，即可驱动低压系列无霍尔直流无刷电机

如何控制电机调速？下图红框可外接电位器调速，VSP端口为调速信号端口

如何控制正反转？下图红框端口短接，即可控制正反转

如何控制电机启停？下图红框端口短接，即可控制正启停
