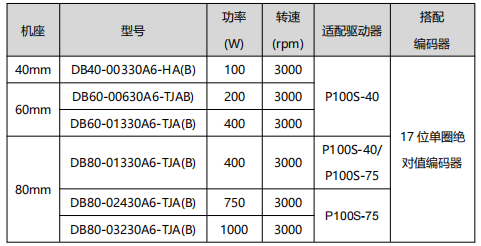

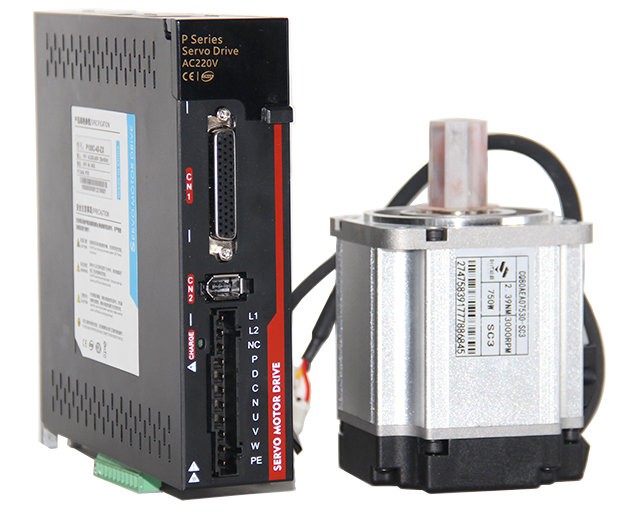

伺服电机和伺服驱动器适配表

伺服电机规格

伺服电机尺寸

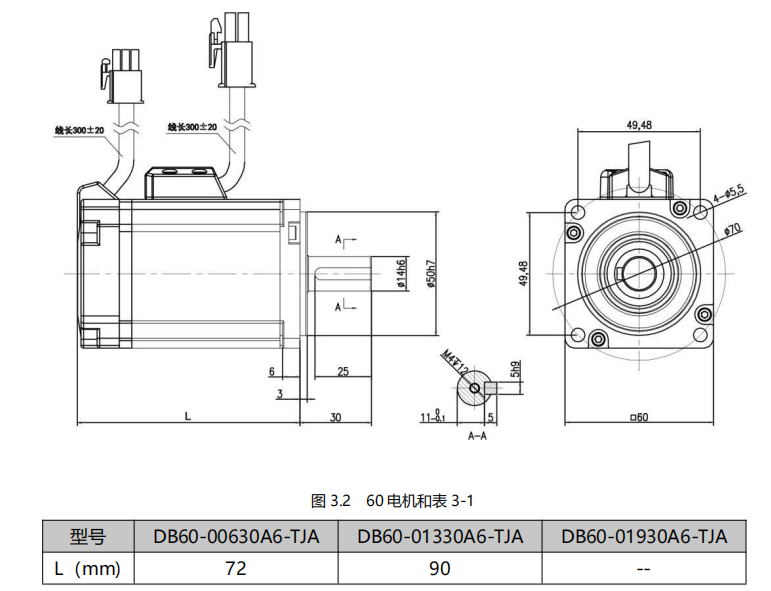

60 机座电机的安装尺寸

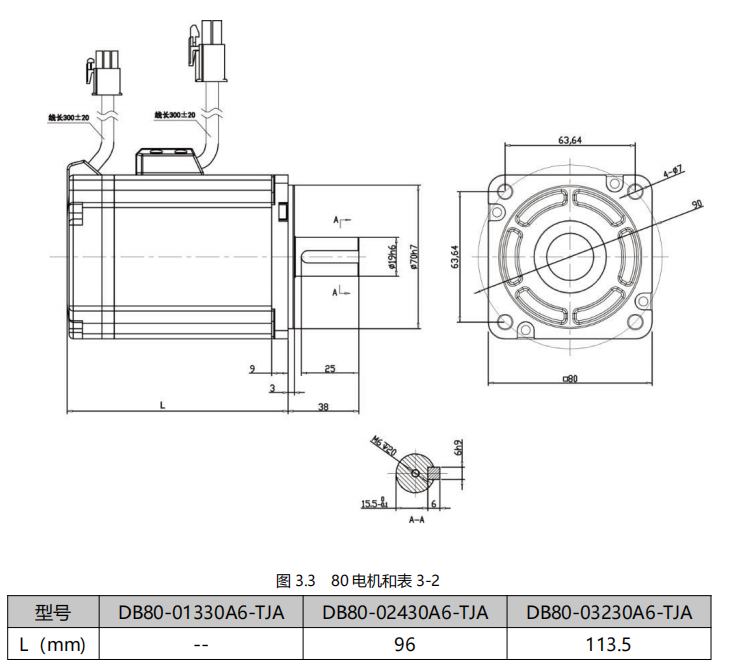

80 机座电机的安装尺寸

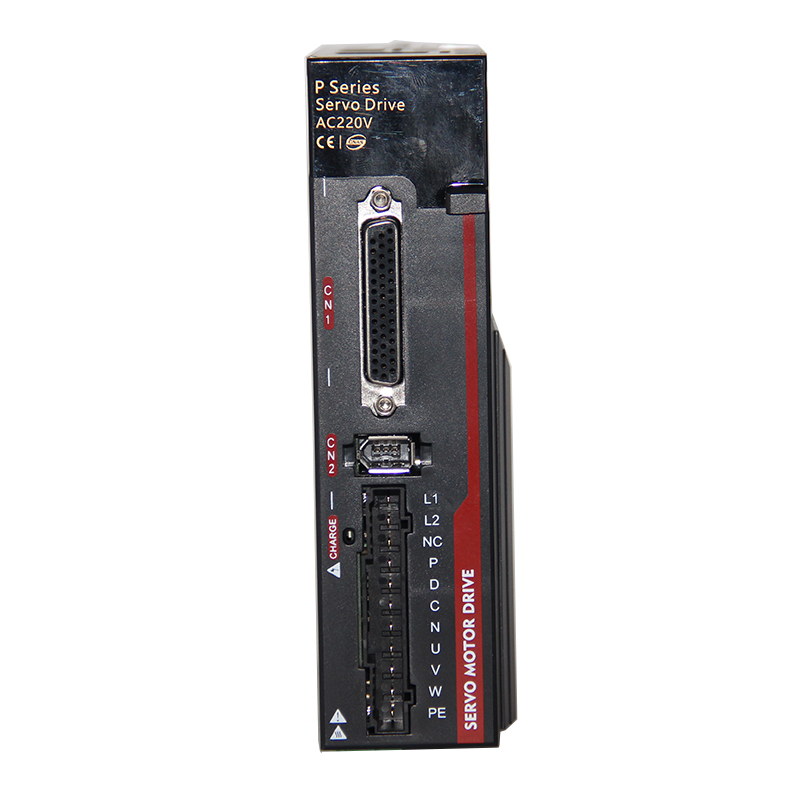

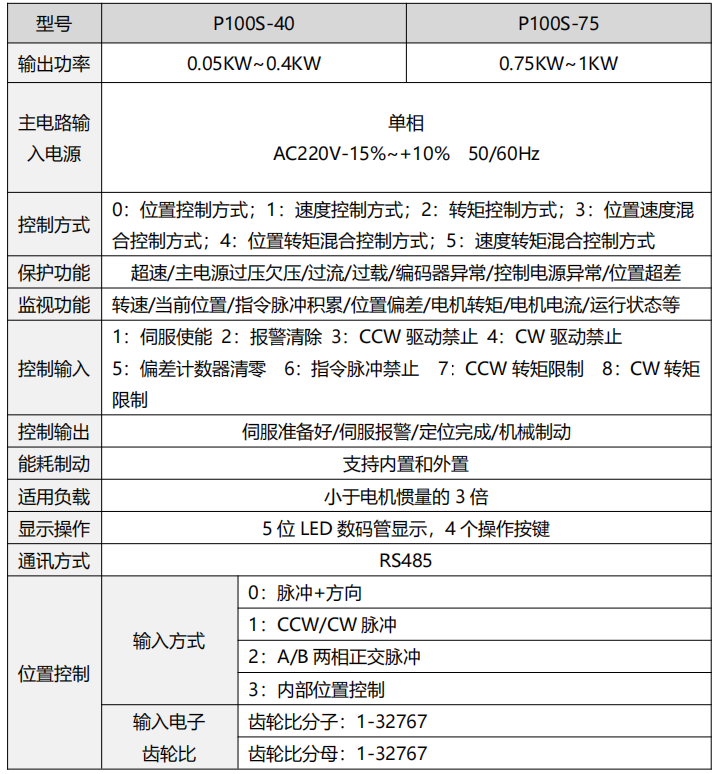

适配驱动器规格

驱动器尺寸

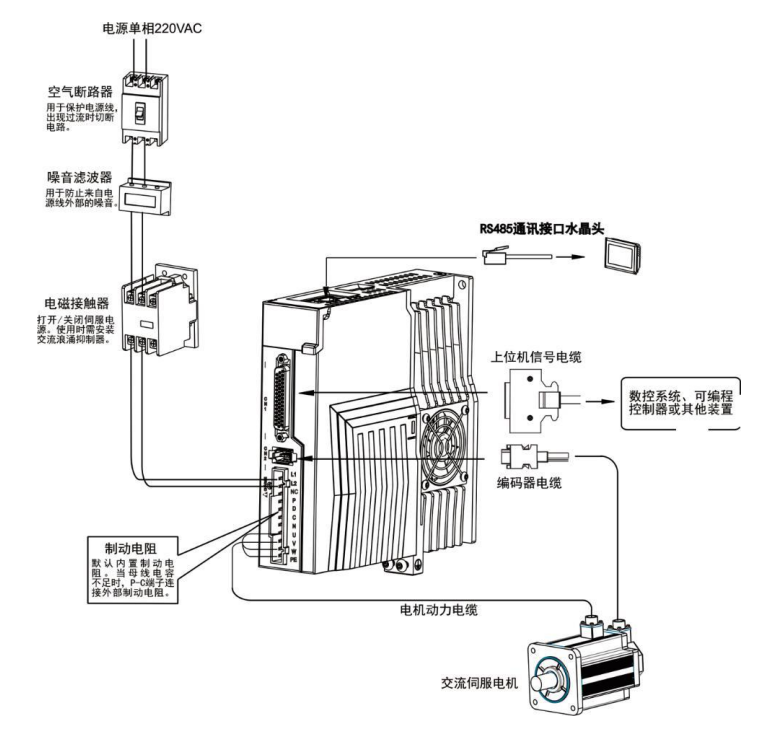

驱动器系统标准接线

电线规格

注：编码器电缆必须使用双绞线。如果编码器电缆太长（>20m)，会导致编码器供电不足，其电源和地线可采用多线连接或使用粗电线。

接线注意事项：

电缆长度，指令电缆 3m 以内，编码器长度 20m 以内。

检查 L1,L2 的电源和接线是否正确，如只支持单相 220VAC 的驱动器请勿接到380VAC 的电源上。

电机输出 U、V、W 端子相序，必须和驱动器相应端子一一对应，接错电机可能不转或者飞车。不能用调换三相端子的方法来使电机反转，这一点与异步电机不同。

由于伺服电机流过高频开关电流，因此漏电流相对较大，电机接地端子必须与伺服驱动器接地端子PE连接一起并良好接地。

由于伺服电机流过高频开关电流，因此漏电流相对较大，电机接地端子必须与伺服驱动器接地端子PE连接一起并良好接地。

防止噪声产生的错误动作，请在电源上加入绝缘变压器及噪声滤波器等装置。

请将动力线（电机线，电源线等的强电回路）与信号线相距 30cm 以上来配线，不要放置在同一配线管内。

请安装非熔断型断路器使驱动器故障时能及时切断外部电源。

因为伺服驱动器内部有大容量的电解电容，所以即使切断了电源，内部电路中仍有高电压，在切断电源后，最少等待 5 分钟以上才能接触驱动器和电机。
