CN1 端子位置指令输入信号
CN1 端子引脚示意图

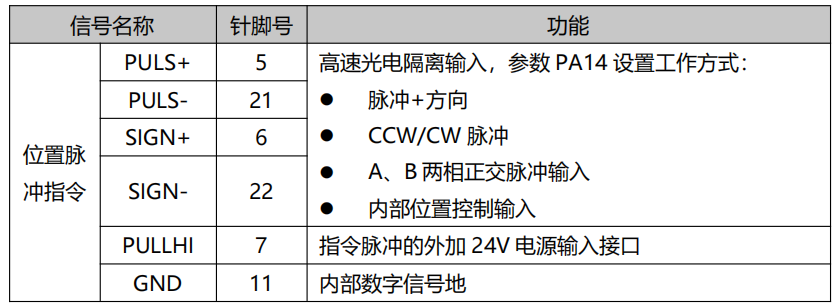

脉冲控制输入信号说明
注：
PULS+与 PULS-之间以及 SIGN+与 SIGN-之间端口只支持5V以下信号电平输入，超过5V信号须串接外部电阻，否则将损坏驱动器。
脉冲控制信号接线图
1、内置控制电源、电阻接线

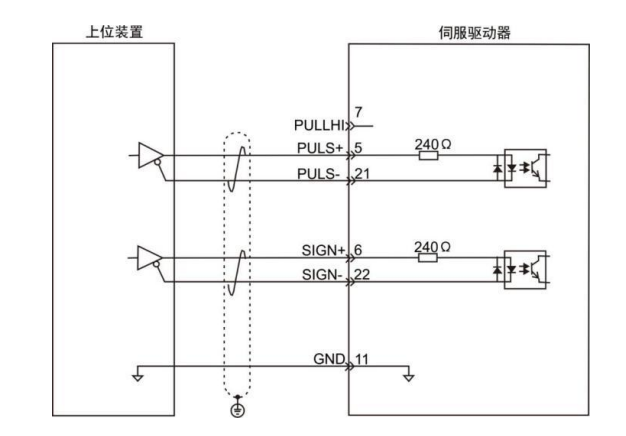

差分信号接线（5V信号）
共阳极接线（比如：三菱 PLC）
（伺服驱动器内部 24V 电源，5V信号）
共阴接法（比如：西门子 PLC）
2外接电源，使用驱动器内部电阻接线（5V信号）

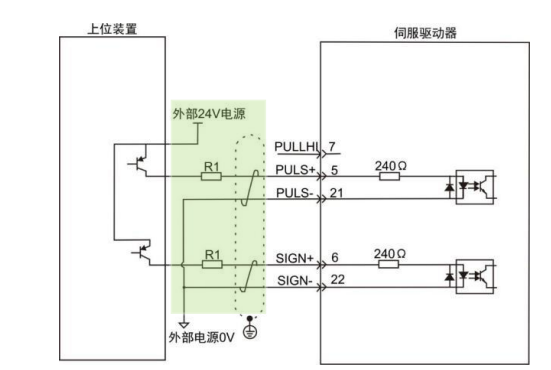

共阳接法：

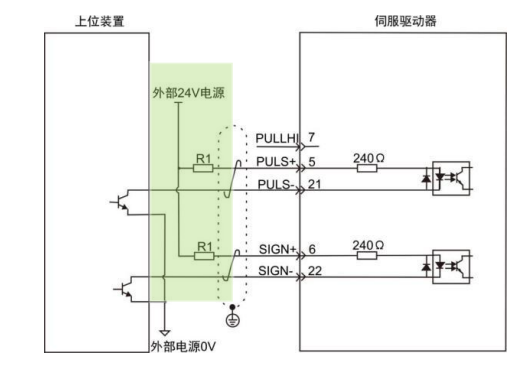

共阴接法：
2外接电源，使用驱动器外部电阻接线（24V信号）

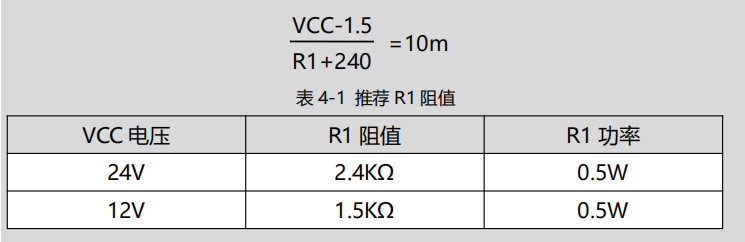

外置电阻 R1 的选取公式：
