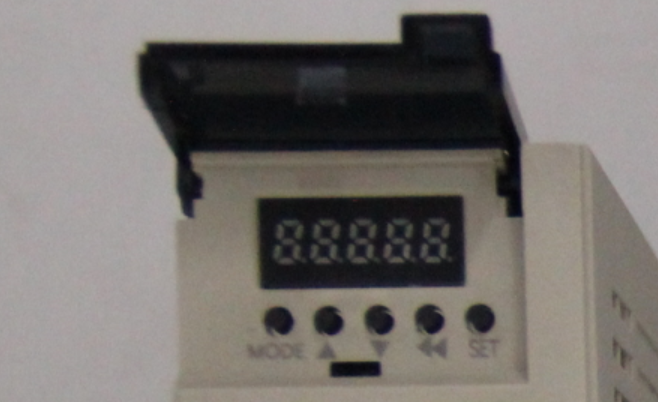

伺服驱动器控制前面板

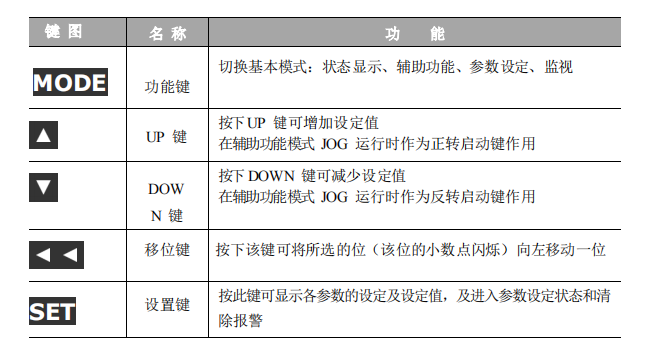

面板操作器的功能

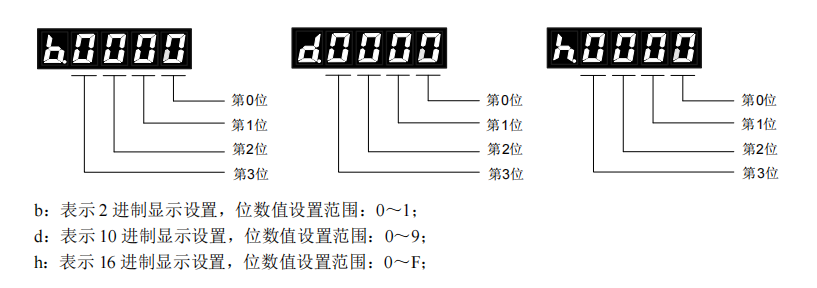

用户参数显示

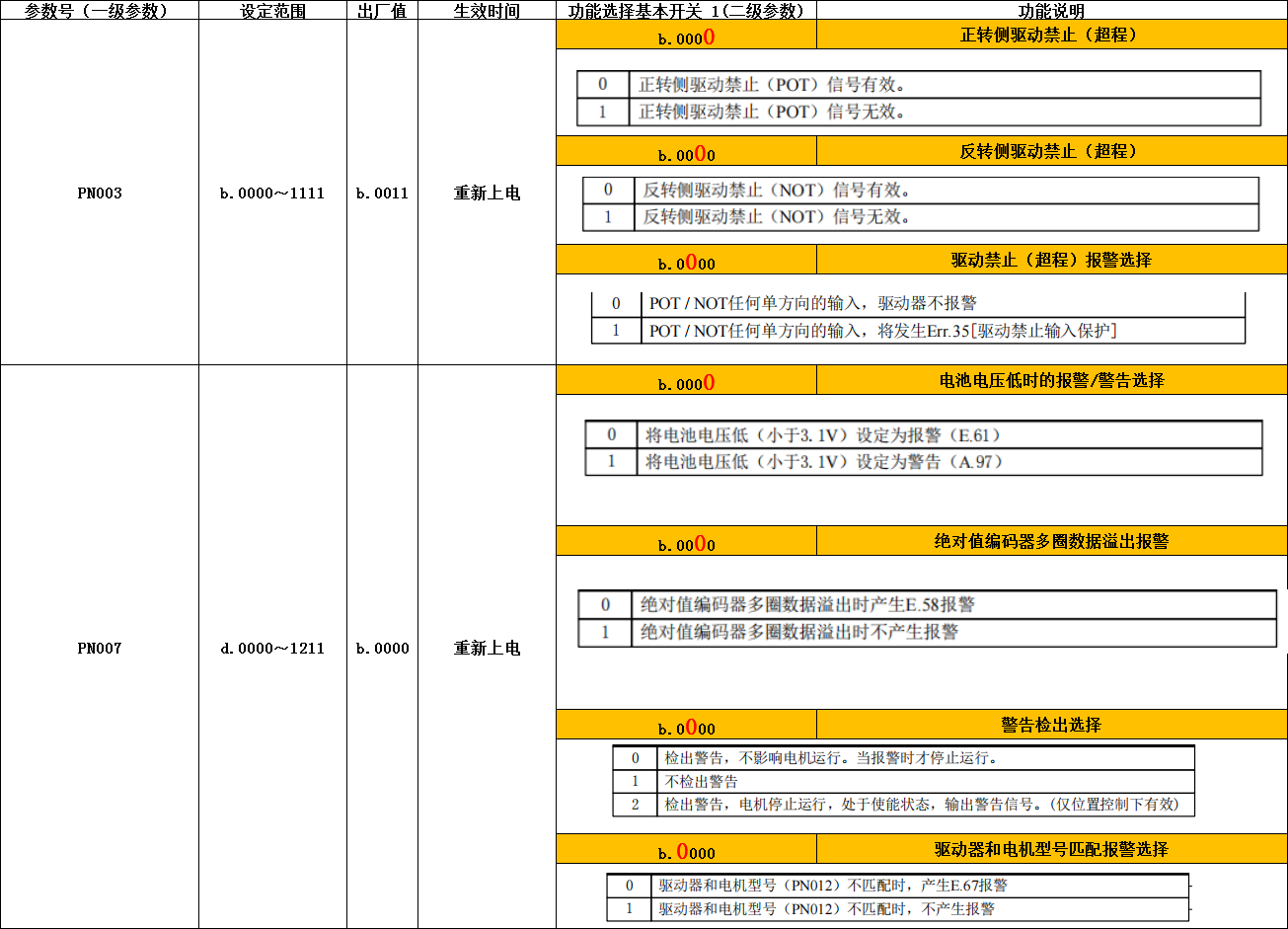

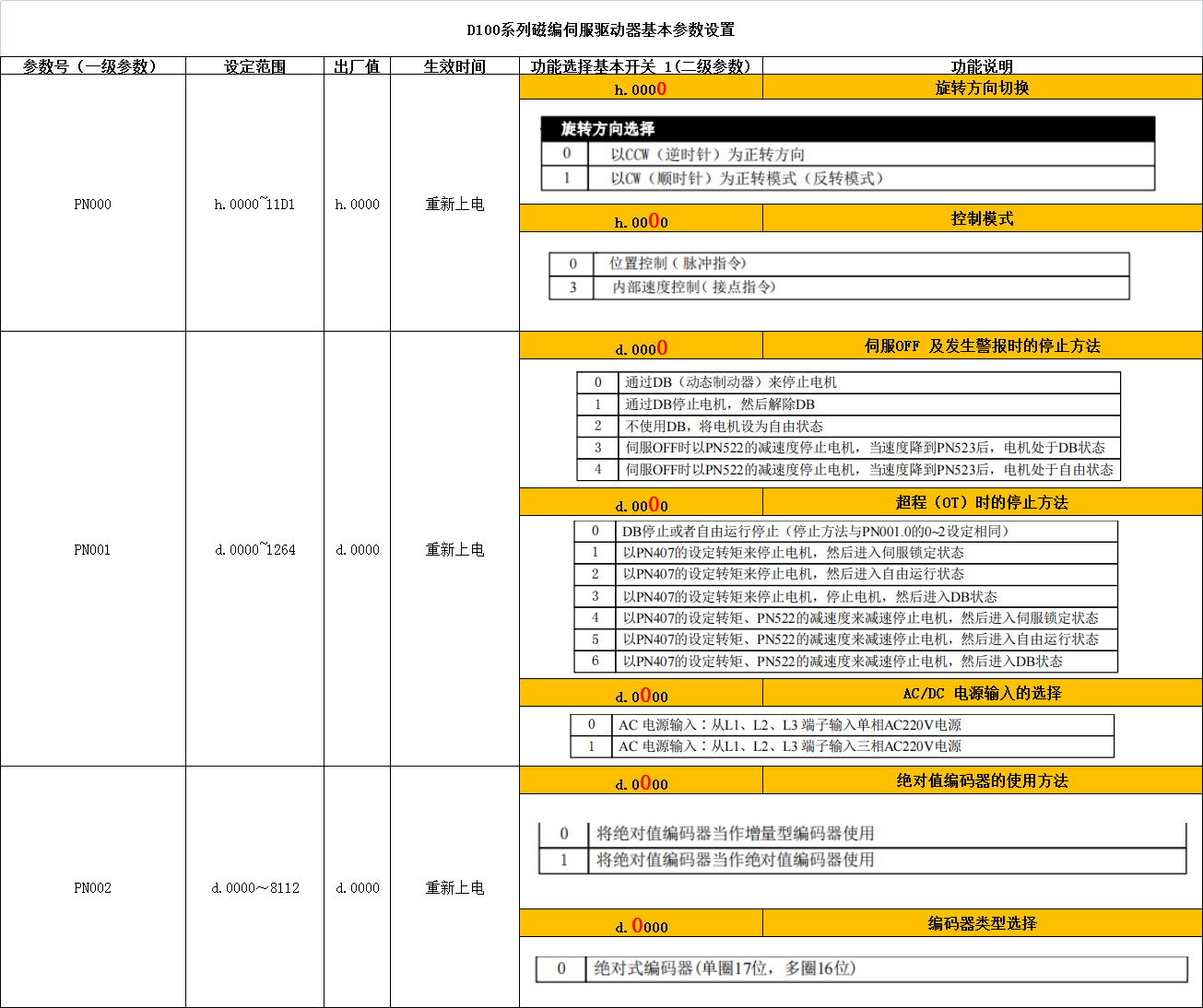

操作驱动器控制面板进行参数设置，上图所示，MODE键可以显示驱动器的几种功能模式，▲键和▼键对需要设置的参数进行选择，确定好需要设置的参数之后，SET键进行确认，设置参数过程中，可以用◀◀移位键辅助参数设置，设置完毕按SET键确认。下表为常规参数设置，包括驱动器工作模式（位置模式、内部速度模式），电机旋转方向切换、停止报警方式及编码器设置等，用户可以根据自身情况进行设置。
