****值伺服驱动器适配17位或23位多圈****值编码器，定位精度高，伺服轴刚性好，系统性能优异、可靠性高，集速度控制、位置控制、转矩控制于一体 ，广泛适用于数控机床、纺织机械及其他通用自动化机械。

驱动器型号规格与功能

驱动器面板

电线规格

注：编码器电缆必须使用双绞线。如果编码器电缆太长(>20m)，会导致编码器供电不足，其电源和地线可采用多线连接或使用粗电线。

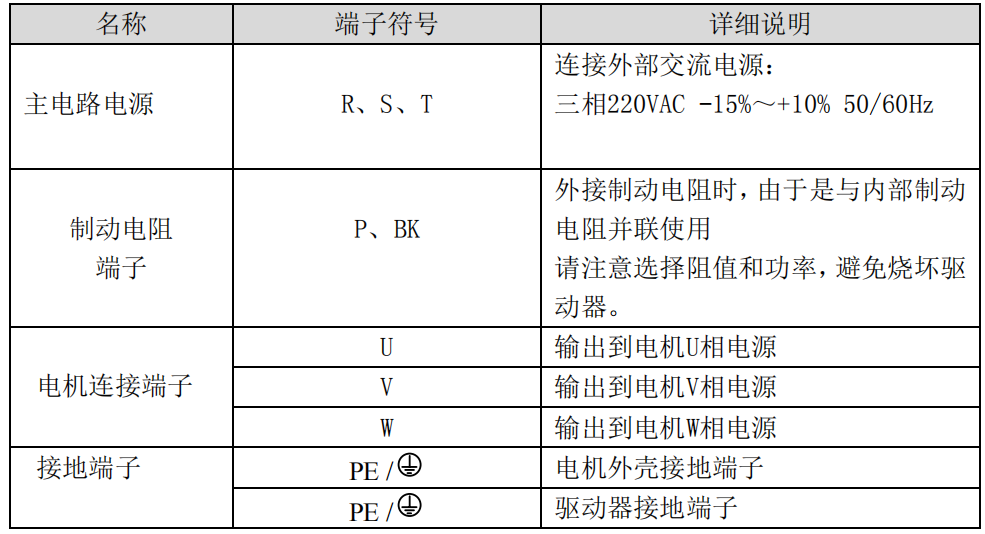

强电端子说明

驱动器常规接线图

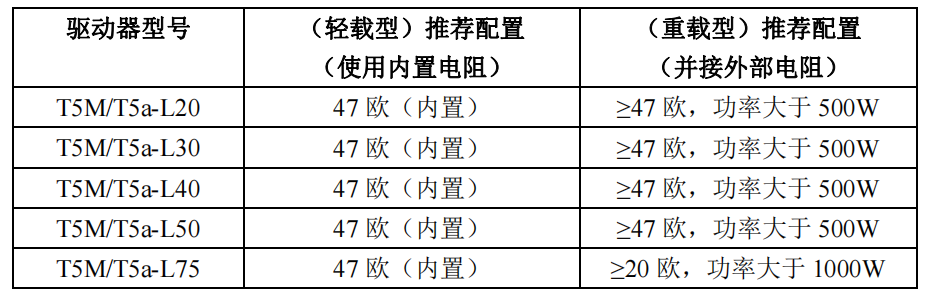

T5M/T5a-L 系列(220V 伺服)制动电阻配置表

(标准 220V 伺服含内置电阻，根据负载情况可选配外接制动电阻)

 控制接线图

特别注意：

如果脉冲指令信号是 24V 电源，则 PULS+必须接到 CN1 的 39 脚、SIGN+必须接到 CN1 的 38 脚，否则有可能损坏脉冲指令端口；

如果脉冲指令信号是 5V 电源，则 PULS+必须接到 CN1 的 25 脚、SIGN+必须接到 CN1 的 24 脚，否则有可能脉冲接收不正常。

接线注意事项：

z 接线材料依照电线规格使用。

z

电缆长度，指令电缆3m以内，编码器电缆20m以内。

z 检查R、S、T的电源和接线是否正确，220V伺服请勿接到380V电源上。

z

电机输出U、V、W端子相序，必须和驱动器相应端子一一对应，接错电机可能不转或飞

车。不能用调换三相端子的方法来使电机反转，这一点与异步电动机完全不同。

z 必须可靠接地，而且单点接地。

z 装在输出信号的继电器，其吸收用的二极管的方向要连接正确，否则会造成故障无法

输出信号。

z 为了防止噪声造成的错误动作，请在电源上加入绝缘变压器及噪声滤波器等装置。

z 请将动力线(电源线、电机线等的强电回路)与信号线相距30cm以上来配线，不要放置

在同一配线管内。

z 请安装非熔断型断路器使驱动器故障时能及时切断外部电源。

驱动器适配电机代码
