驱动器控制面板

面板由 5 个 LED 数码管显示器，4 个按键▲、▼、◄、Enter，用来显示系统各种状 态设置参数等。

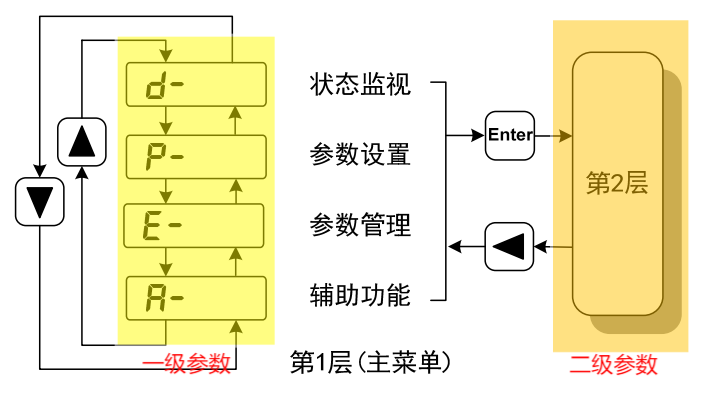

菜单设置流程

第 1 层是主菜单，即一级参数，共有 4 种操作方式，用▲、▼键切换及改变方式，按 Enter 键确认并进入第 2 层，执行具体操作，▲、▼键改变参数值，按◄键从第 2 层退回主菜单。

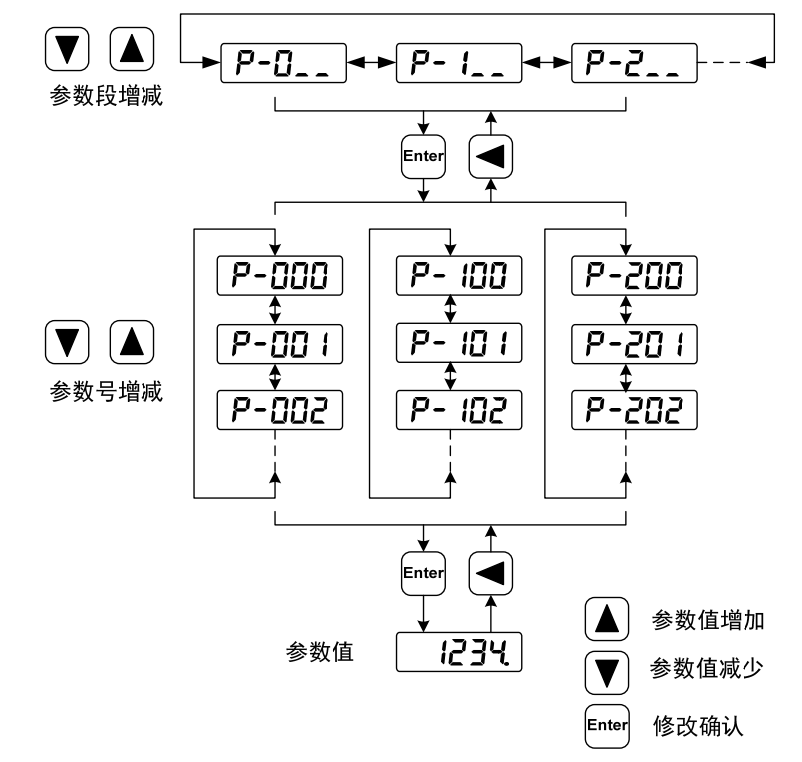

参数（P-）设置具体流程

在主菜单下选择参数设置“P- ”，按 Enter 键进入参数设置方式。首先用▲、▼键选择参数段，选中后，按 Enter 键，进入该段参数号选择。其次再用▲、▼键选择参数号，选中后，按 Enter 键显示参数值。用▲、▼键可修改参数值，按▲或▼键一次，参数增加或减少 1，按下并保持▲或▼ 键，参数能连续增加或减少。

参数值被修改时，最右边的 LED 数码管小数点点亮，按 Enter键确定修改数值有效，此时右边的 LED 数码管小数点熄灭，修改后的数值将立刻反映到控制中(部分参数需要保存后重新上电才能起作用)。

此后还可以继续修改参数，修改完毕按◄键退回到参数号选择状态。如果对正在修改 的数值不满意，不要按 Enter 键确定，可按◄键取消，参数恢复原值。

修改后的参数并未保存到 EEPROM 中，若需要****保存，请使用参数管理中的参数写入操作。
