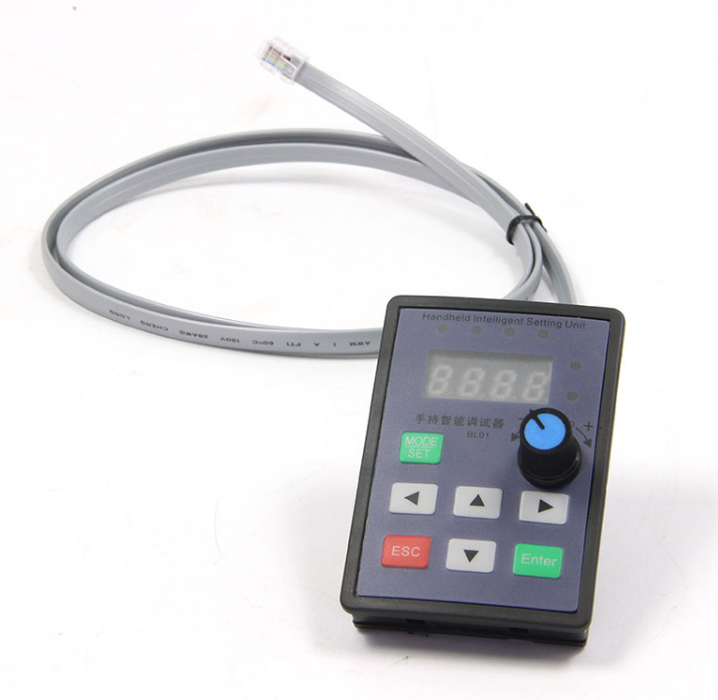

大家好，这期给大家讲解一下我公司ZM-7205A驱动配套的调试小板BY-BL01。

它的作用就是通过外部按键调节无刷电机的****转速、极对数、有无霍尔、加速时间等等参数。通过它极大的方便了客户，不用通过上位机复杂的操作。下面我介绍下它的用法。

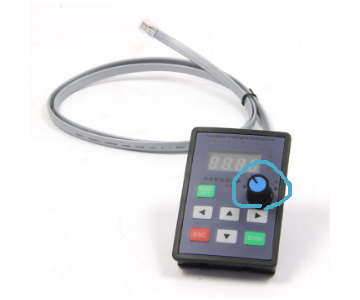

本调试版会附带一根连接线，把线插到驱动上面的串口，这时会听到“滴”声一次。但是这时屏幕是不会亮的，这也造成了一个问题，有很多客户反应，以为机器是坏的，通电不亮。我在此说明一下，通电之后听到响声，我们要按下旋钮一次，这时屏幕才会点亮。

第一次用时当前数码管会显示转速，我们可以按下设置键，选择代码，一共9个代码如下：A转速  C电流 E扭矩 F加速时间  H有无霍尔  L开环闭环  P方波/正弦  U极对数 -恢复出厂设置。我们选到对应代码，按下确认键即可进入。通过左右箭头增加或减小参数。我们这时按下ESC键即可退出，返回转速显示界面。

比如我们要调电机极对数，电机是4对极，我们先按设置键，上下找U代码，按确认进入，按左右箭头找到4即可，最后按确认。别的参数也是这样调的。
