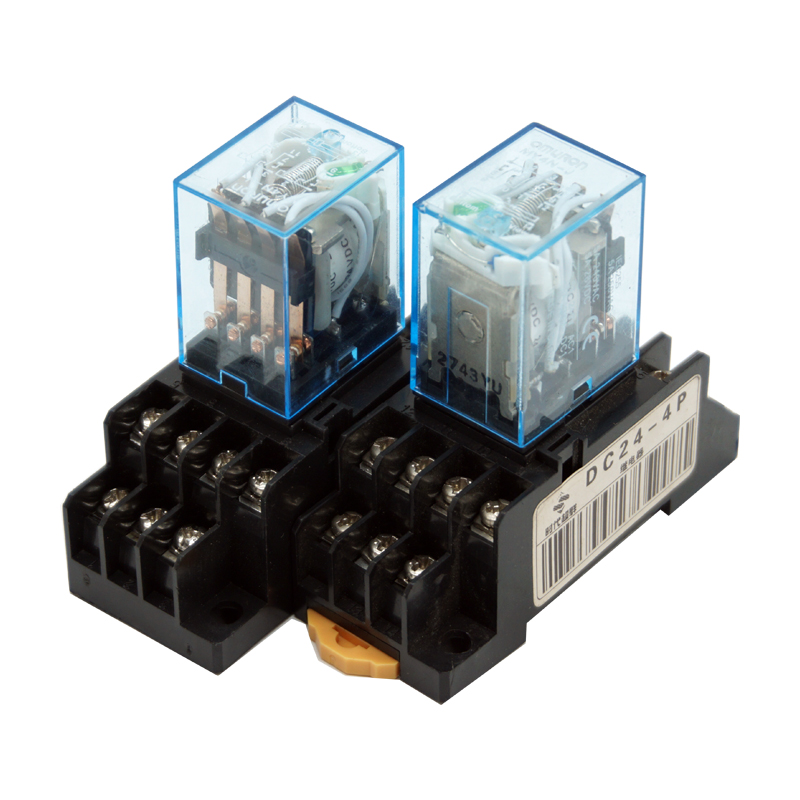

大家好，这期给大家讲解CM35D控制器通过按钮控制继电器的通断。首先我们准备一个按钮、一个控制器、一个继电器。他们的接线我想客户朋友们都知道了，按钮相当于一个输入信号，接控制器输入口，和负极导通。继电器是个输出信号接控制器输出口，和正极导通。

接好之后我们进入程序里开始编程。

1、判断跳转  A1 输入口1  条件：断  目的标号：1（按钮给信号，通就执行下一步，不同就一直判断自己）

2、输出 A2 输出口：1  状态：通（继电器吸合）

3、延时 A3 时间：1S

4、输出 A4 输出口：1  状态：断（继电器闭合）

这就完成了按钮按下，继电器吸合1秒钟后断开的效果。

如果我们换一个思路，两个按钮，一个控制继电器通，一个控制端，我啥时候让他闭合它再闭合呢？

这样的话编程难度就高了一点：

1、判断跳转  A1 输入口1  条件：通  目的标号：4（1号按钮按下跳到4，继电器吸合）

2、判断跳转  A2 输入口2 条件： 通  目的标号：6（2号按钮按下跳到6，继电器闭合）

3、****跳转 A3 目的标号：1

4、输出 A4 输出口：1  状态：通（继电器吸合）

5、****跳转 A5 目的标号：1

6、输出 A6 输出口：1 状态：断（继电器闭合）

这样就可以啥时候打开啥时候关闭实现控制自由，这两套编程您学会了吗？
