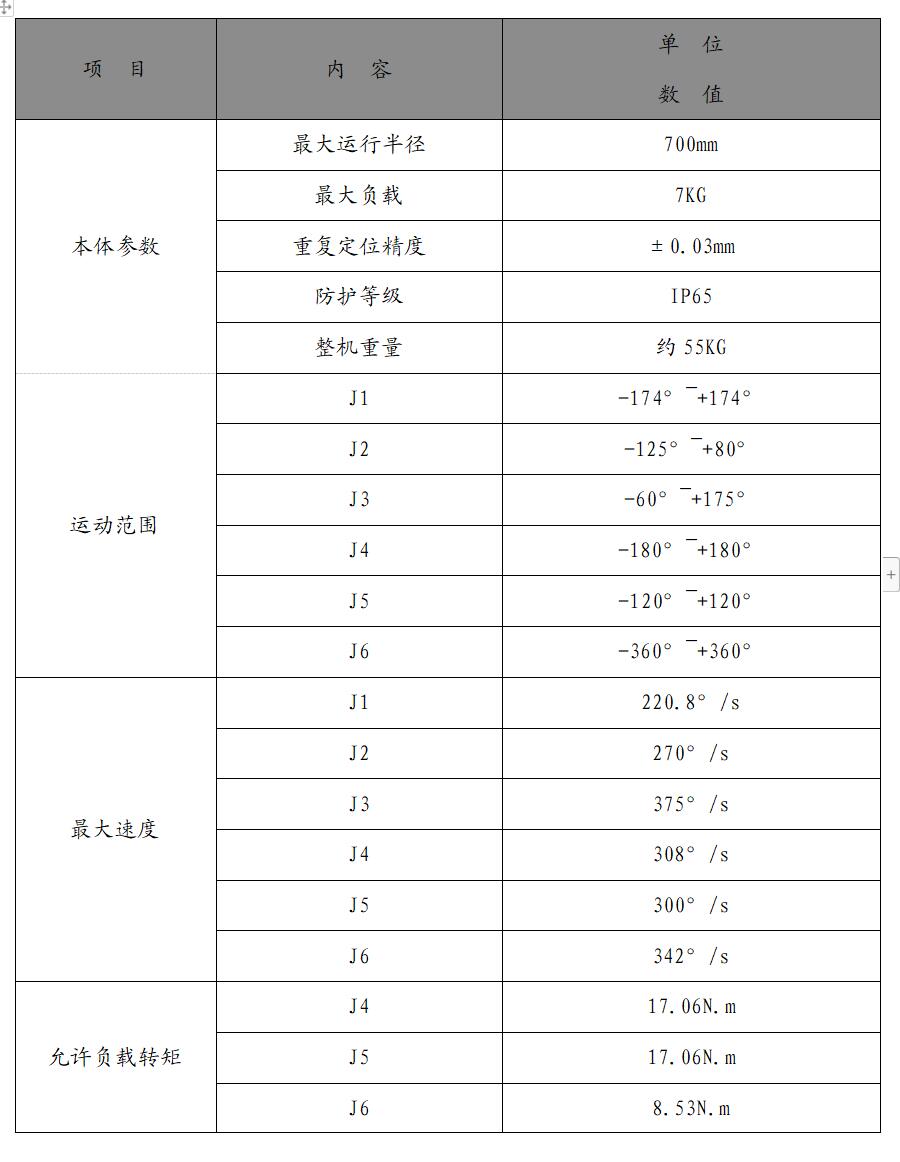

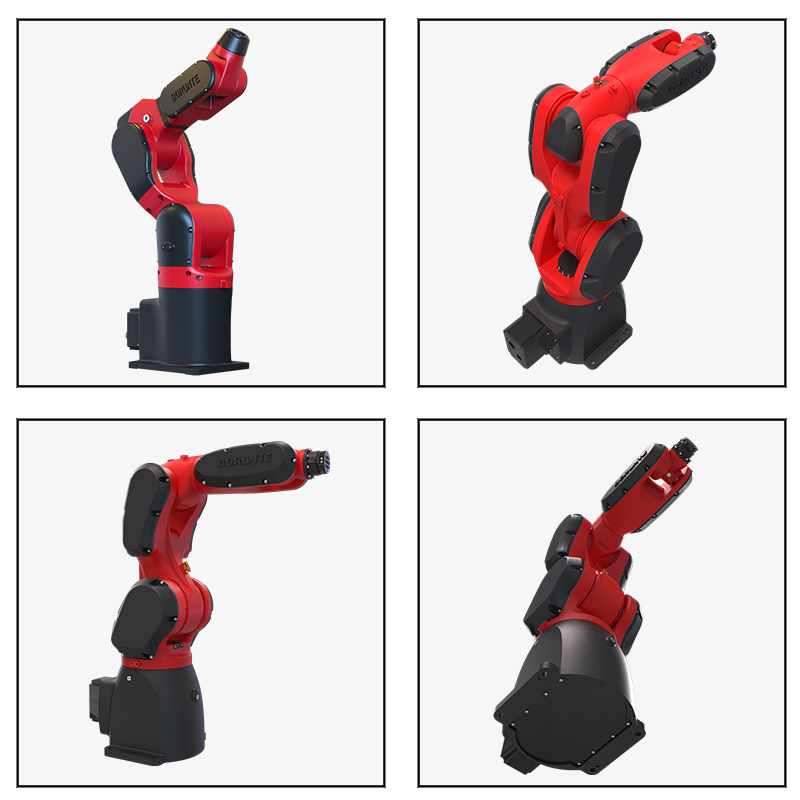

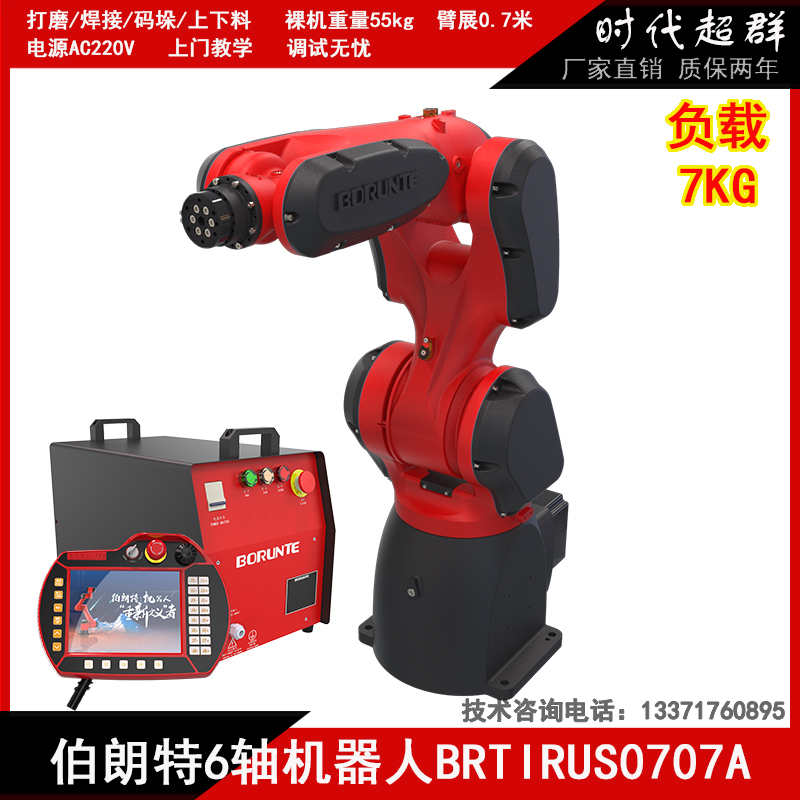

焊接工艺设置步骤 3.1 系统与模拟量焊机连接设置步骤(备注:以下举例是与模拟量焊机连接,设置步骤) 3.1.1 参数含义

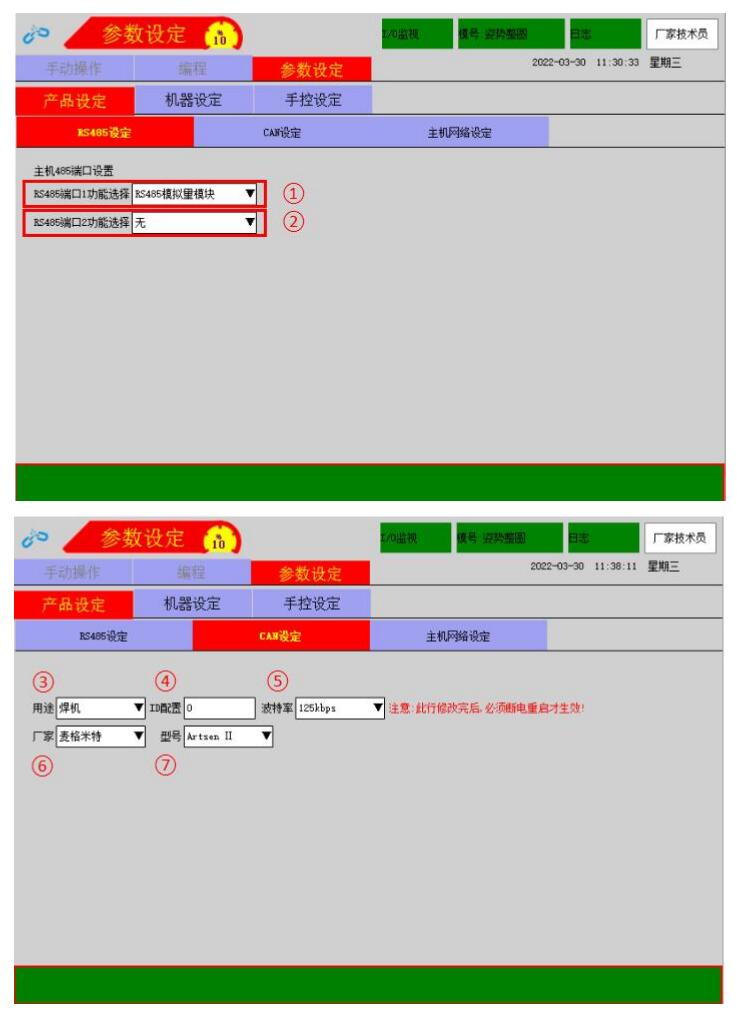

定义解释: ①RS485 端口 1 功能选择:对应电柜”CAN1”端口引脚 4、5、6 其接线定义分别为 485-1A、 485-1B、485-GND ②RS485 端口 2 功能选择:对应电柜”CAN1”端口引脚 7、8、6 其接线定义分别为 485-2A、 485-2B、485-GND ③用途:指定 Can 口的用途。 ④ID 配置:使用模拟量焊机时该参数无需设置,使用数字量时设置为 1 ⑤波特率:使用模拟量焊机时该参数无需设置,使用麦格米特数字量焊机时为 125kbps ⑥厂家:使用模拟量焊机时该参数无需设置,是数字量焊机时请选择对应的厂家 ⑦型号:使用模拟量焊机时该参数无需设置,是数字量焊机时请选择对应的型号 注意:数字量焊机厂家目前仅支持麦格米特 Artsen 系列

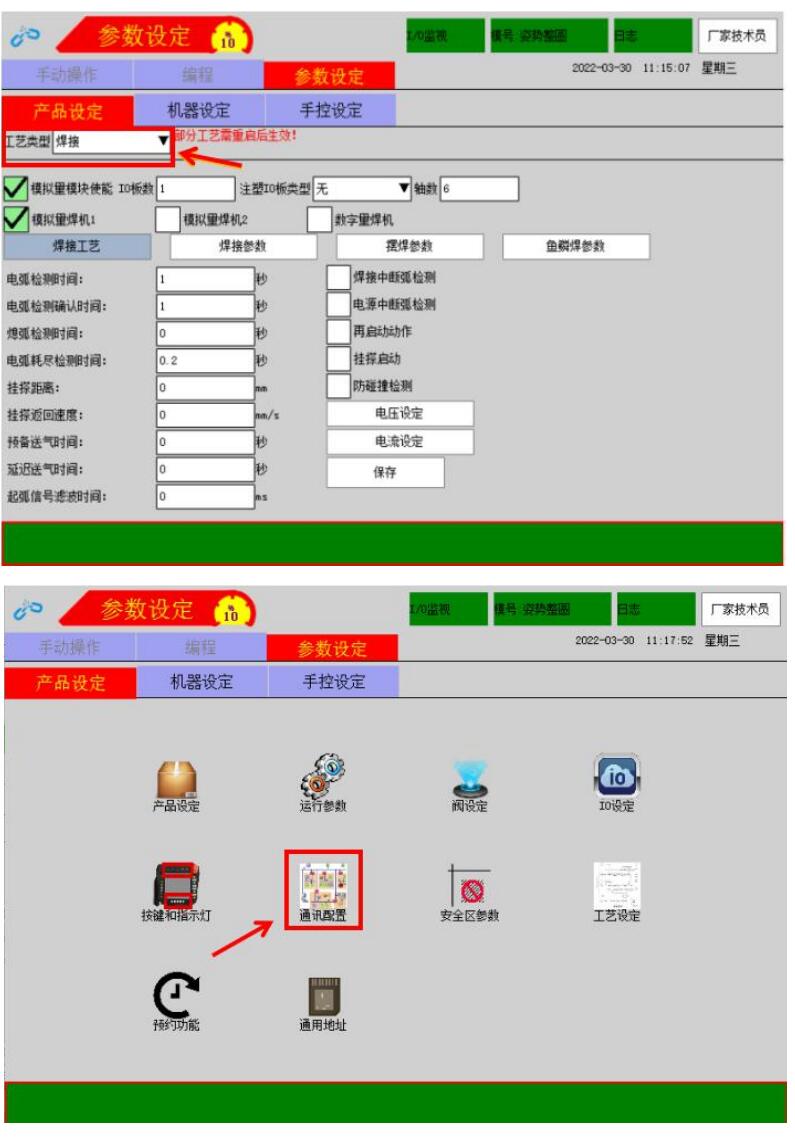

3.1.2 设置步骤 旋钮开关在停止模式状态下,参数设定选择产品设定,选择“工艺设定”→选择“焊接工艺” →然后去设定端口功能选择“通讯配置”中“RS485 设定”→“RS485 端口 1 功能选择”为 RS485 模拟量模块→断电重启→打开工艺设定→勾选模拟量模块使能→机器人系统连接模拟 量焊机设置完成
|
